ESD二极管也被称为ESD保护器件、ESD抑制器或瞬态电压抑制器（TVS）。它们由一个或多个二极管并联或串联组成，形成单通道或多通道的ESD保护器件。ESD二极管的工作原理是，在发生ESD事件时，将保护电路两端的电压钳制在一个安全的水平，从而将多余的电流引走，避免对敏感元件造成损坏。

ESD二极管有几个电气特性，你在选择它们时需要注意，比如：

• 反向工作电压（VRWM）：这是ESD二极管在反向方向能够承受的最大电压，而不产生任何显著的电流。它应该高于保护电路的最大工作电压。

• 击穿电压（VBR）：这是ESD二极管开始在反向方向产生显著电流的电压。它应该略高于VRWM，但不要太高，以免造成过高的钳制电压。

• 钳制电压（VC）：这是ESD二极管在反向方向导通一定的峰值脉冲电流（IPP）时的两端电压。它应该低于被保护元件能够承受的最大电压，但不要太低，以免造成过大的功耗。

• 结电容（CJ）：这是ESD二极管在反向方向的电容。它应该尽可能低，以免影响保护电路的信号质量，特别是对于高速或高频的信号。

选择ESD二极管保护你的电子电路时，你需要考虑很多因素，比如：

• 信号的类型和极性：你需要确定信号是单极性的还是双极性的，以及是模拟信号还是数字信号。对于单极性的信号，你可以使用单向或双向的ESD二极管，但对于双极性的信号，你需要使用双向的ESD二极管。对于模拟信号，你需要使用低电容和低钳制电压的ESD二极管，但对于数字信号，你需要使用快速响应和高电流能力的ESD二极管。

• 信号的频率或速度：你需要考虑你要保护的信号的频率或速度，并选择低电容和低动态电阻的ESD二极管。ESD二极管的电容影响信号的完整性和带宽，而动态电阻影响钳制电压和功耗。对于高频或高速的信号，比如USB 3.0、HDMI或以太网，你需要使用电容低于1 pF和动态电阻低于1欧姆的ESD二极管。

• ESD威胁的水平和持续时间：你需要估计你的电路可能遇到的ESD威胁的水平和持续时间，并选择高峰值脉冲电流和低钳制电压的ESD二极管。ESD二极管的峰值脉冲电流决定了它抵抗ESD冲击的能力，而钳制电压决定了它保护电路免受过压的能力。对于高水平或长时间的ESD威胁，比如IEC 61000-4-2标准，你需要使用峰值脉冲电流高于10 A和钳制电压低于20 V的ESD二极管。

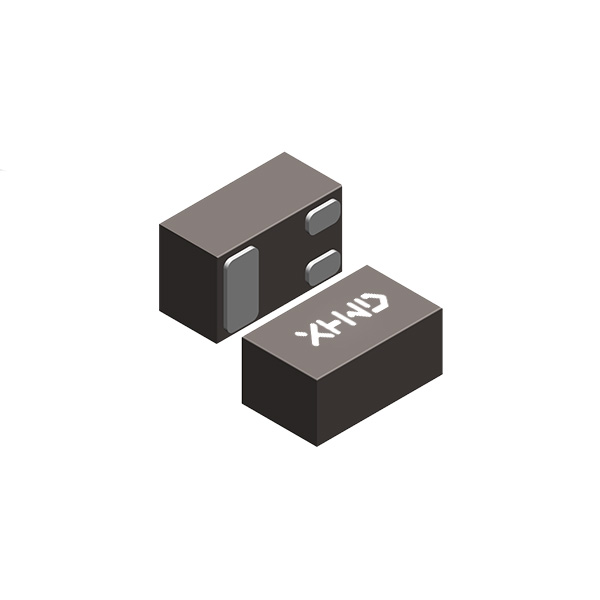

作为一家专注于ESD二极管生产研发的厂家，广东鑫环微电半导体有限公司拥有丰富的技术积累和行业经验。依靠技术精湛的研发队伍和经验丰富的电磁兼容行业专家，主要提供ESD/TVS和相关EMC元器件，比如ESD二极管、TVS二极管、稳压管、整流二极管、PPTC保险丝、FUSEDS保险丝、WFS保险丝等，各种封装齐全。 我们的产品广泛应用于通信、汽车电子、电力、工业控制等领域，为客户的设备提供全面的ESD保护解决方案。
