在做电路ESD防护时，工程师常常优先关注反向工作电压、钳位电压、防静电等级，却很容易忽略一个关键参数——结电容 Cj。

尤其在高速接口越来越普及的今天，结电容选不对，轻则信号衰减、通信不稳，重则眼图不达标、产品无法量产。

本文用实战思路讲清楚：结电容是什么、怎么影响信号、不同接口该选多大Cj、三步安全选型法，帮你一次选对、不踩坑。

一、什么是ESD结电容 Cj？

ESD二极管本质是PN结结构，在反向偏置工作状态下，会等效出一个寄生电容，这个电容就是结电容 Cj，单位一般是 pF（皮法）。

可以简单理解为：

ESD 并联在信号线上，相当于多了一个小电容。

电容越大，对高频信号的“拖累”就越明显。

 二、结电容 Cj 对电路有什么影响？

1. 低速信号影响小

   如普通GPIO、按键、LED、电源等，频率很低，结电容几十pF基本无影响。

2. 中高速信号影响明显

  如USB2.0、百兆以太网、CAN、RS485等，Cj过大会导致：

 上升沿变缓

 信号幅度衰减

 偶尔丢包、误码

3. 超高速信号影响致命

   如USB3.0/3.1、HDMI2.0/2.1、Type-C、射频天线、PCIe等：

   眼图闭合

   速率上不去

   频繁断连、花屏、死机

   认证无法通过

一句话总结：速率越高，对Cj要求越严格；Cj越小，信号完整性越好。

 三、不同接口推荐结电容 Cj 范围（直接抄用）

 1. 低速信号（≤1MHz）

GPIO、按键、开关、指示灯

推荐：Cj ≤ 30pF

特点：成本低、浪涌能力强

 2. 中速信号（1~100MHz）

USB 2.0、音频、麦克风、百兆网口、CAN、RS485

推荐：Cj ≤ 4pF

常用区间：1pF~3pF

 3. 高速信号（≥1Gbps）

USB3.0/3.1/3.2、Type-C、HDMI2.0、LVDS高速

推荐：Cj ≤ 0.5pF

 4. 超高速 / 射频信号

HDMI2.1、PCIe、SATA、WiFi/蓝牙天线、高频信号

推荐：Cj ≤ 0.3pF，甚至 0.15pF 以下

 四、3 步精准选型法（不翻车）

第一步：先看接口速率，确定 Cj 目标范围

低速 → 宽松，Cj 可以大

中速 → Cj 控制在 1~4pF

高速/超高速 → 必须超低结电容

 第二步：确定反向工作电压 VRWM

VRWM 必须 ≥ 线路正常工作电压，并留有10%~20%余量：

3.3V 系统 → 选 3.3V/4V ESD

5V 系统 → 选 5V/5.5V ESD

 第三步：在满足电压前提下，选合适 Cj

优先保证信号完整性

再看钳位电压 VCL 和 ESD 等级（IEC 61000-4-2）

常规消费电子建议至少 ±8kV 接触放电

 五、选型常见误区

1. 盲目追求越小 Cj 越好

   低速电路用 0.2pF 超低容ESD，成本更高、钳位偏高，属于浪费。

2. 只看电压不看电容

   同样5V ESD，Cj=20pF 能用在GPIO，但用在USB3.0会直接不识别。

3. 多颗ESD并联更安全

   并联会让总结电容叠加，高速线直接“被拉垮”。

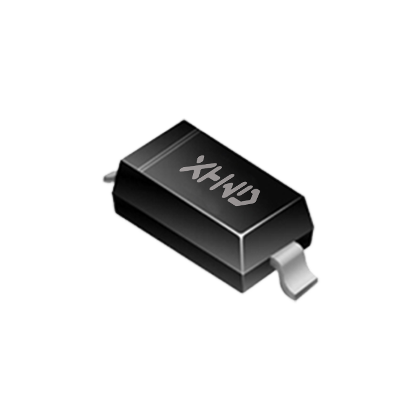

 六、鑫环微电ESD二极管推荐搭配

结合结电容与应用场景，银河微电常用型号可直接对应：

1. 低速GPIO/电源

   结电容较大，防护能力强，性价比高

   适用：家电、工控、普通IO口

2. USB2.0/音频/百兆网口

   中低结电容，兼顾防护与信号

   适用：机顶盒、音箱、网关、小家电

3. USB3.0/Type-C/HDMI/高速接口

   超低结电容 Cj ≤ 0.3~0.5pF

   适用：手机、平板、笔电、摄像头、高速拓展坞

鑫环微电ESD全系列覆盖0.18pF~30pF结电容范围，原厂品质稳定，一致性好，适合批量量产与长期供货。

选择ESD二极管，不能只看电压和防静电等级：

低速看成本，高速看电容；先定速率，再定Cj，最后核对电压与钳位。

按接口匹配结电容，既能保证ESD防护效果，又不破坏信号完整性，一次选型到位。
