在电源、电池、消费电子、工业设备电路设计中，过流保护是保障产品安全、防止PCB烧毁、芯片击穿的核心环节，一次性保险丝（Fuse）与自恢复保险丝（PPTC）是应用最广的两类保护器件。二者保护原理、使用特性差异极大，选错会出现误保护、保护失效、设备频繁返修等问题。本文结合电路场景，清晰讲解两类器件的区别、选型逻辑与适用范围。

一、核心工作原理对比

一次性保险丝依靠内部金属熔丝实现保护。正常工作时熔丝导通，当短路、过载产生超大电流，熔丝持续发热达到熔点后物理熔断，永久性切断电路通路，阻断故障电流持续蔓延。熔断后熔丝结构彻底损坏，无法恢复，必须人工更换新保险丝设备才能重启。按熔断速度分为快断型（F）、慢断延时型（T/S），适配不同浪涌场景。

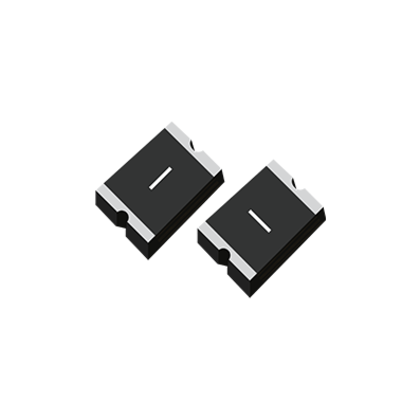

自恢复保险丝（高分子PPTC）由聚合物树脂与导电碳黑复合制成，属于正温度系数热敏电阻。常温下碳黑形成连续导电通道，器件仅几毫欧内阻，几乎无压降损耗。发生过流短路时，大电流快速升温，树脂受热膨胀撑开导电颗粒，阻值瞬间飙升上千倍，以高阻状态限制环路电流，实现限流保护，而非完全切断电路。故障消除、断电冷却后，树脂收缩复位，导电通路自动恢复，可循环上千次使用，无需更换元件。

二、两类器件核心优劣势

一次性保险丝优势

1. 保护彻底，完全断开电路，无残余漏电流，短路后不会持续发热，防火安全等级更高；

2. 响应速度快，短路微秒至毫秒级切断，能快速保护MOS、LDO、MCU等精密半导体芯片；

3. 耐压、分断能力强，可适配220V交流、大功率工业电源、车载高压系统；

4. 常温内阻极低，长期工作功耗几乎可以忽略，无持续发热隐患；

5. 故障辨识度高，熔断后肉眼直观可见，强制停机倒逼维修人员排查电路根源故障。

劣势：仅单次保护，熔断后设备停机，增加售后更换成本；频繁短路场景下更换频次高，用户体验差。

自恢复保险丝优势

1. 自动复位，短路排除后通电即可恢复工作，无需拆机更换，降低售后返修率；

2. 小型贴片封装适配便携设备，可集成在锂电池保护板、Type-C接口内部；

3. 兼具过流、过温双重防护，环境高温时也能触发保护；

4. 适合易误短路场景，如数据线、儿童玩具、蓝牙设备，轻微短路后自动恢复不影响使用。

劣势：保护为限流而非断路，故障状态仍有微小维持电流，存在持续发热风险；动作速度偏慢，大短路下无法瞬时切断；温度敏感性强，高温环境额定电流需大幅降额；高压大功率场景分断能力不足，不适合强电主回路。

 三、分场景选型判断标准

 优先选用一次性保险丝的场景

1. 强电交流输入回路：适配器220V输入端、家电电源进线、工业控制开关电源，短路起火风险高，需要彻底切断电路。

2. 大功率高压设备：车载主电源、大功率电机、逆变器、储能电源，对分断能力要求高。

3. 安全规范强制要求不可逆保护的产品：医疗器械、充电桩、航空设备，故障后必须停机检修，杜绝反复通电引发安全事故。

4. 高精度半导体供电回路：MCU、DDR、LED驱动芯片等敏感器件，需要极速切断防止芯片永久击穿，选用快断保险丝；开关电源、电机负载存在开机浪涌，选用慢断延时保险丝。

5. 长期稳定运行、极少短路的工业设备，追求低功耗与高安全冗余。

选型关键参数：额定电流取设备稳定工作电流的1.25~1.5倍；额定电压高于电路最大工作电压；浪涌大的电路选用慢断，纯数字小信号电路选用快断。

 优先选用自恢复保险丝（PPTC）的场景

1. 锂电池副回路保护：充电宝、蓝牙耳机、手持小设备电池输出端，插拔、误触易发生临时短路，自动恢复可避免设备报废。

2. 外部接口防护：Type-C、USB、耳机接口，外接线材短路属于临时故障，无需停机维修。

3. 低功率小家电、儿童玩具、安防摄像头，短路多为偶然性，频繁更换保险丝会大幅提升售后成本。

4. 多支路小电流分路保护：设备多路低压输出，单路短路不影响整机，限流保护不导致整机断电。

选型关键参数：保持电流大于回路常态最大电流；动作电流满足短路限流需求；高温环境下降低额定电流规格，避免高温误触发。

 四、混合搭配使用方案（高端设备常用）

很多电源产品采用“一次性保险丝+PPTC”双重防护架构：主电源输入端放置一次性保险丝作为一级终极安全防线，后端各分路搭配自恢复保险丝做二级限流保护。

当单路子接口临时短路，PPTC限流保护，整机正常运行；若出现主板内部硬短路、持续大电流故障，前端一次性保险丝熔断，彻底切断总电源，兼顾使用便利性与防火安全。

 五、选型避坑要点

1. 不可用PPTC完全替代一次性保险丝用于交流强电主回路，限流漏电流会持续发热，存在起火隐患；

2. 一次性保险丝不可盲目放大规格，电流选型过大会出现过载不熔断，失去保护作用；

3. PPTC不能用于对断电速度要求极高的芯片供电，延迟动作易造成半导体器件烧毁；

4. 高温密闭设备需同步降额选型，两类器件在60℃以上环境，额定承载电流均需下调20%~40%。

简单总结选型逻辑：追求极致安全、强电大功率、故障需强制检修的电路，选用一次性保险丝；低压小电流、易临时短路、希望故障后自动恢复、降低维护成本的便携设备、接口回路，选用自恢复保险丝；高端电源设备可二者组合使用，兼顾安全与使用体验。合理匹配保护器件，既能规避电路烧毁、起火风险，也能优化产品故障率与用户使用体验。
