很多硬件工程师都遇到过这种尴尬情况：电路严格参照参考设计，足额加装了ESD防护器件，电路布局规整、接地规范，可产品送检IEC61000-4-2静电测试时依旧频频失效，轻则接口断连、设备死机，重则主控芯片直接击穿烧毁。行业大量实测数据印证了一个核心真相：90%的ESD测试失败，根源并非防护器件缺失，而是结电容选型失误。多数工程师只关注击穿电压、钳位能力，却忽略了结电容这个最隐蔽、最致命的核心参数。

在ESD防护选型中，绝大多数人的固有误区是：只要装上TVS、ESD防护二极管，就能实现静电防护、顺利过测。因此不少工程师会随手选用通用型TVS或常规ESD管，这类器件击穿电压达标、价格低廉、采购便捷，看似性价比拉满，却暗藏致命隐患——过大的结电容会直接破坏高速信号完整性，形成“防护失效、信号失真”的双重问题，这也是很多产品“装了防护管，反而过不了测试”的核心原因。

结电容（Cj）是防护器件的固有寄生参数，本质是芯片PN结形成的等效电容。对于低频电源、普通按键、工频控制线等低速电路，结电容几十至上百pF的偏差几乎不会产生影响，常规防护器件完全可以适配。但当下主流电子产品的USB Type-C、HDMI、RS485、以太网、MIPI等接口，信号速率普遍达到数百Mbps甚至数十Gbps，对寄生电容极其敏感。

从电路原理来看，ESD器件并联在信号线路与地之间，寄生结电容会与PCB走线阻抗、芯片内阻构成RC低通滤波电路。一旦结电容超标，高频信号的高频分量会被大幅衰减，直接导致信号上升沿、下降沿变缓，出现信号抖动、相位偏移、误码率飙升等问题。测试中最直观的表现就是眼图收缩、闭合、畸变，设备频繁握手失败、传输丢包，看似ESD防护失效，实则是结电容过大引发的信号完整性崩盘。

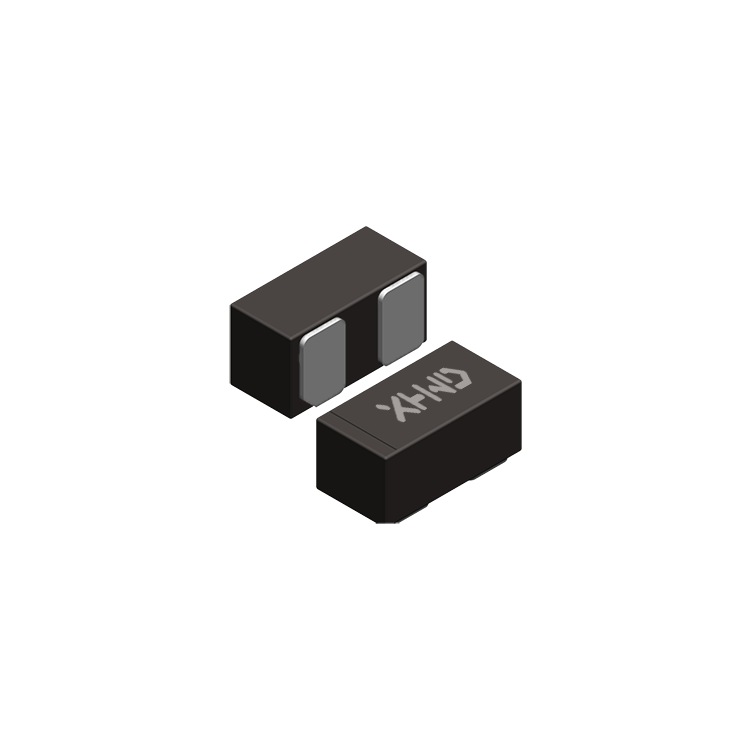

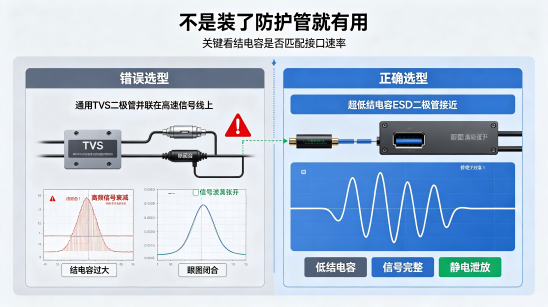

这也是TVS与专业ESD管的核心区别：通用TVS主打大功率浪涌吸收，结电容普遍高达几百至上千pF，仅适用于电源端口防护；而高速信号线路必须选用超低结电容的专用ESD二极管。行业有明确的选型阈值标准：USB2.0、普通串口等中速接口，结电容需控制在5pF以内；USB3.0、HDMI、高速差分接口，结电容必须低于0.8pF，超高速率接口甚至需要0.2pF以内的极致低容方案。

除了单纯参数超标，行业还有一个极易被忽视的隐形坑：厂商参数虚标与测试标准不统一。部分厂商标称“低电容ESD”，参数标注看似合规，但实际批量器件结电容偏差极大，高温、高频工况下容值会大幅漂移，导致样机测试合格、量产批次批量失效，给企业带来返工、退货、认证失败的巨大损失。

想要彻底解决ESD测试失效问题，避开结电容陷阱，只需坚守三大核心选型原则。第一，场景精准匹配，电源口可用常规TVS，所有高速信号线必须舍弃通用器件，选用超低结电容专用ESD管。第二，优先核实实测容值，不盲目看规格书标称参数，重点关注全温区、高频工况下的容值稳定性。第三，兼顾防护与信号性能，在低结电容的基础上，选择响应速度快、钳位电压精准的器件，实现静电有效泄放、信号无损传输。

总而言之，ESD防护从来不是“装器件即可”的简单操作，而是参数、场景、工艺的精准匹配。绝大多数ESD测试翻车，不是设计方案出错，而是小小的结电容被轻视。选对超低结电容ESD器件，既能高效抵御静电冲击，杜绝芯片烧毁、设备死机问题，又能完美保留信号完整性，一次性通过EMC、ESD认证，大幅降低研发整改与量产风险，是电子产品高速接口防护的最优解。
