随着消费电子智能化升级，智能手表、手环、TWS耳机、智能眼镜等穿戴产品持续轻薄化、多功能化，内部PCB布线紧凑，主控、传感器、充电接口等芯片耐压阈值普遍偏低，极易遭受静电、浪涌冲击损坏。TVS瞬态抑制二极管凭借响应速度快、体积小巧、钳位能力优异的特点，成为智能穿戴电路防护的核心器件，保障设备稳定可靠运行。

智能穿戴设备使用场景复杂，人体摩擦产生的静电是最主要的威胁。用户佩戴、摘取设备时，人体静电可达到数千甚至上万伏，一旦通过充电触点、按键、屏幕接口导入主板，会瞬间击穿精密IC，引发死机、触控失灵、整机不开机等故障。同时，快充普及带来的插拔浪涌、周边设备耦合干扰，也会持续冲击内部电路。而穿戴产品内部空间有限，无法搭载大型防雷防护器件，小封装TVS管完美适配这类小型化设计需求。

TVS管的工作原理区别于普通稳压二极管。正常工作电压下，TVS呈高阻态，几乎不影响电路信号传输；当瞬态高压脉冲入侵，它能在纳秒级时间内迅速导通，将冲击电流泄放到地，同时把电压钳位在后端芯片可承受的安全范围，浪涌消失后自动恢复高阻，不影响设备正常工作。低电容TVS更是信号接口防护的优选，能够最大程度降低信号衰减，避免影响触控、蓝牙、音频等高速信号传输质量。

在智能穿戴设备中，TVS管拥有多处典型应用点位。第一是充电接口防护，Type‑C、磁吸充电触点是静电和插拔浪涌的主要入口，在电源输入端并联TVS，可阻挡静电与瞬时高压，保护充电管理芯片。第二是按键、触控屏幕接口，人体直接接触区域静电风险最高，选用低容值TVS阵列，兼顾防护能力与触控灵敏度。第三是蓝牙、传感器等信号线路，高速信号通道必须严控寄生电容，防止信号失真，保证心率、血氧、陀螺仪等数据采集精准。第四是电池供电回路，抑制电池插拔、负载切换产生的瞬时浪涌，保护主控MCU。

选型是TVS应用的关键环节，直接决定防护效果和产品体验。首先要确认工作电压，TVS的反向截止电压需大于线路正常工作电压，避免常态漏电，造成穿戴设备续航缩短。其次重点关注结电容，信号线路优先选用pF级低电容TVS，电源线路可放宽电容要求。封装方面，智能穿戴普遍采用0402、0201甚至更小的DFN封装，节省主板空间。此外，需匹配IEC 61000‑4‑2静电防护等级，消费类穿戴产品通常要满足±8kV接触静电、±15kV空气静电测试标准，满足整机过认证要求。

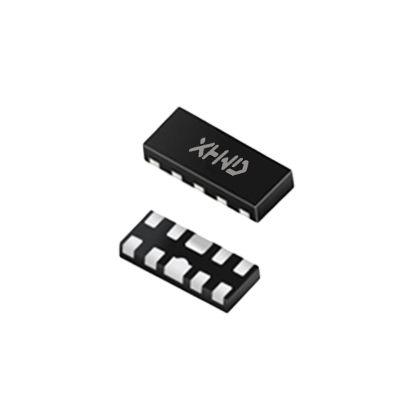

同时，PCB布局设计会直接影响TVS防护效能。TVS管要紧靠被保护芯片或接口放置，缩短泄放回路走线，减少引线电感带来的钳位电压抬升；接地路径做到短而粗，降低阻抗。不建议TVS远离防护接口摆放，过长走线会削弱泄流能力，出现静电测试失效问题。多通道接口可选用集成式TVS阵列器件，减少元器件数量，简化贴片工艺，节约PCB面积，适配穿戴产品高密度布局。

在供应链选择上，国产TVS器件凭借稳定性能、短交期和成本优势，广泛应用于智能穿戴领域，可替代进口品牌，满足量产需求。采购时需核验原厂授权，选用原装正品，避免劣质器件出现漏电超标、钳位失效、长期使用老化等问题，导致产品售后故障率上升。

智能穿戴设备对续航、体积、可靠性的多重要求，推动防护器件持续向小型化、低电容、低漏电方向迭代。TVS管作为基础防护元器件，合理选型与规范布局，能够有效抵御静电、浪涌损害，降低产品返修率，助力设备顺利完成EMC静电测试，提升终端使用体验。未来随着AR眼镜、智能健康监测穿戴新品发展，TVS防护方案也会持续优化，适配更高集成度、更多功能的新一代穿戴电子产品。
