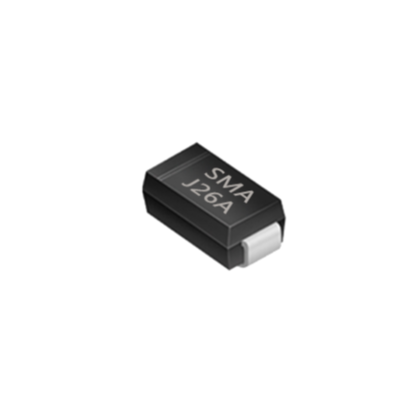

路由器作为家庭、办公网络的核心枢纽，对外暴露RJ45网口、USB接口、直流电源输入口等多个外接端口。外部静电、雷击感应浪涌、电网电压波动，都会通过线缆传入设备内部，极易击穿PHY网络芯片、主控CPU，出现路由器死机、WiFi掉线、网口损坏等故障。TVS瞬态抑制二极管，正是路由器电路防护的核心器件，依靠纳秒级响应速度，把瞬间高压钳位至安全水平，守护路由器稳定运行。

路由器最容易遭受冲击的是RJ45以太网网口，网线布线常常跨房间、穿墙，雷雨天气，雷电感应的浪涌电压会顺着网线侵入路由器网口，网口PHY芯片耐压余量小，很容易被高压脉冲直接打坏，实际硬件设计中，网口防护一般采用多级防护思路，气体放电管做第一级泄放大能量浪涌，TVS管布置在网络变压器次级、靠近PHY芯片一侧，钳位残余高压，吸收静电和残留浪涌能量，保护PHY芯片引脚不受损伤，针对千兆、2.5G高速网口，需要选用低结电容TVS器件，结电容过高会恶化信号质量，造成丢包、网速下降，一般高速网口优先选择结电容小于1pF的双向TVS/ESD器件，兼顾防护性能与信号完整性。

直流电源输入端口是路由器另一处防护重点，适配器插拔、电网扰动会产生电压尖峰脉冲，TVS并联在电源输入端，当出现瞬态过压时迅速导通，将浪涌能量泄放到地，避免后级电源芯片、主控芯片受损。电源线路对寄生电容没有严苛要求，选型重点关注反向工作电压、峰值脉冲功率与钳位电压，反向工作电压要高于路由器正常供电电压，钳位电压必须低于后端芯片最大耐压值，预留足够安全余量。

除网口与电源口之外，路由器的USB接口、复位按键、天线周边信号线路，同样需要TVS防护，插拔U盘、外接设备时产生的人体静电，会顺着USB数据线冲击内部电路，引发随机重启、断流等现象，在USB的电源、数据信号线增加TVS防护，能够通过IEC61000‑4‑2静电放电测试，大幅提升整机EMC性能，减少现场使用的异常故障。

在PCB布局上，TVS的摆放直接决定防护效果。器件要尽可能靠近接口连接器，缩短浪涌泄放路径，接地引脚使用多个过孔直连主地平面，减小走线电感，防止因布线不合理造成保护失效，出现器件焊上但依旧打坏芯片的情况。

很多路由器出现网口损坏、不明原因死机，并非主控方案设计缺陷，而是端口防护缺失或者器件选型不当，合理应用TVS管，不只是为了满足认证标准，更能降低返修率，提升设备在复杂电磁环境下的可靠性。家用普通路由器、企业AP、工业4G路由器，都离不开TVS管构建的防护屏障，小小的贴片器件，保障网络设备7×24小时稳定工作。
