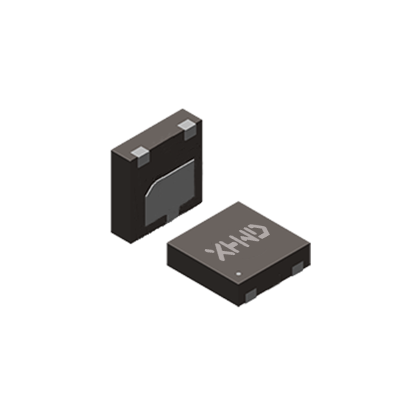

首先是安装方式：ESD二极管必须并联在信号引脚和地之间，靠近被保护IC引脚摆放，这是防护效果的关键。

ESD二极管完整工作流程

整个静电防护分为四个阶段：常态待机→静电来袭触发雪崩→静电能量泄放→静电消失自动复位。

第一阶段：正常信号工作（待机高阻态）

设备正常运行，信号线为常规工作电压，电压低于ESD二极管的触发电压。

此时ESD二极管内部PN结没有导通，呈现极高阻抗，漏电流极小，近似开路。

信号可以无损耗穿过，后端MCU、传感器、通信引脚正常收发信号，ESD二极管不会对电路产生任何干扰，不改变信号电平、不会拉偏电压。

第二阶段：静电冲击到来，快速雪崩触发

外部静电（人体静电、插拔浪涌）瞬间施加到信号线上，电压快速上升，超过ESD二极管的击穿电压。

ESD二极管拥有纳秒级响应速度，在纳秒时间内完成雪崩击穿，器件阻抗从高阻瞬间切换为低阻状态。

>重点：ESD二极管响应速度远快于后端芯片被击穿的时间，抢在芯片损坏之前完成导通。

第三阶段：能量泄放+电压钳位（核心保护过程）

器件导通之后，将静电大电流引导至GND，把信号线上的瞬时高压牢牢钳位在一个较低的安全电压。

即使进来几千伏静电脉冲，后端芯片引脚承受的电压被限制在安全钳位电压以内，高压静电能量全部通过ESD二极管流向大地，后端的主控、光电器件、接口芯片免遭高压冲击。

⚠️关键：静电电流一定要有完整低阻抗泄放地回路，如果地线走线过长，地线阻抗大，会造成钳位效果变差，防护失效。

第四阶段：静电脉冲消失，自动恢复高阻

静电脉冲持续时间极短，一般只有几十到几百纳秒。静电能量释放完毕之后，信号线电压回落至正常工作电压，ESD二极管退出雪崩状态，自动回到高阻待机状态。

电路恢复正常信号传输，不需要断电复位，器件可以反复承受静电冲击。

正向静电与负向静电的工作区别

1. 正向静电（信号端电压高于GND）：ESD二极管发生雪崩击穿，电流从信号端流向GND。

2. 负向静电（GND电位高于信号端，负静电）：ESD内部PN结如同普通二极管正向导通，负向浪涌能量泄放到地，实现双向防护。

市面上大部分信号ESD二极管为双向型，正、负静电都可以防护。
