TVS二极管（瞬态抑制二极管）是电路保护的核心器件，依靠极快的响应速度，吸收浪涌电压，保护后端芯片、电源端口不被静电、雷击浪涌损坏。很多硬件工程师选型时，优先关注电压、功率参数，却容易忽略封装差异。不同封装不仅影响PCB占用面积，还决定峰值脉冲功率、散热能力、安装方式，甚至适用场景。下面梳理TVS主流封装以及各自特点与选型要点。

贴片小封装：SOD-123、SOD-323

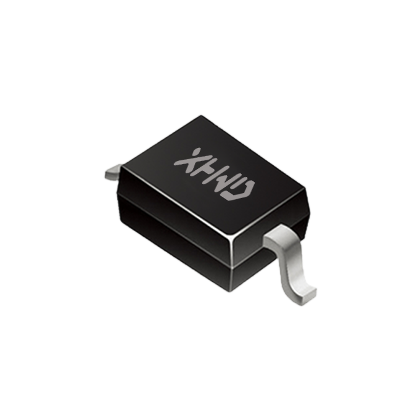

SOD-323属于微型贴片封装，体积最小，适合空间紧张的便携设备。峰值脉冲功率一般200W～400W，电流承受能力弱，多用于信号线静电防护，例如USB、I2C、串口等低速信号口。缺点是散热差，不能承受大能量浪涌，不适合电源主回路。

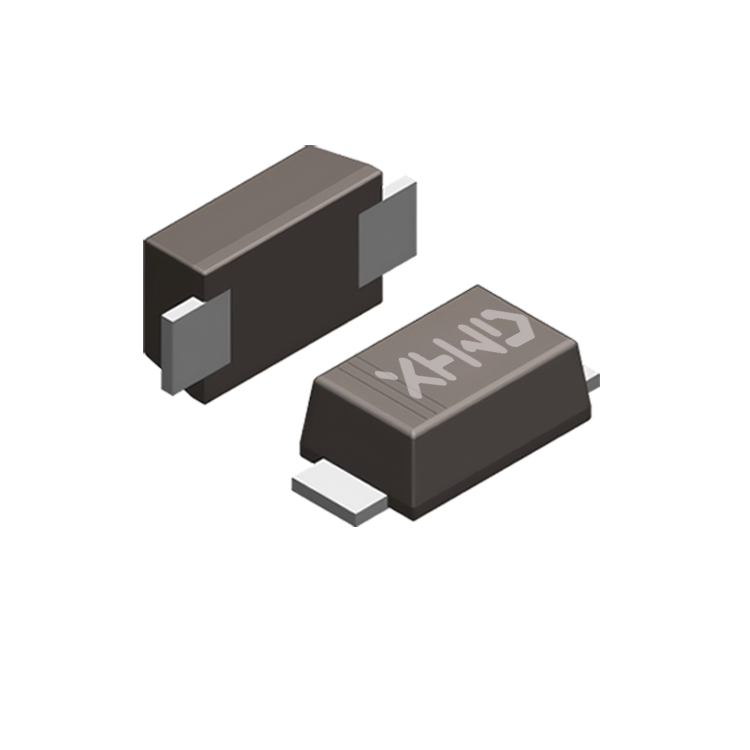

SOD-123尺寸略大于SOD-323，功率多在400W～500W，是消费电子最常用的信号防护封装。智能家居主板、蓝牙耳机、小家电控制板大量采用。焊盘通用性强，采购方便，样品容易获取。

中功率贴片：SMAJ、SMBJ、SMCJ（DO-214系列）

DO-214系列是TVS贴片主力封装，分为SMAJ、SMBJ、SMCJ，三者外形接近，体积依次变大。

1. SMAJ：DO-214AC，功率400W，体积最小，适合普通信号与低压辅助电源。

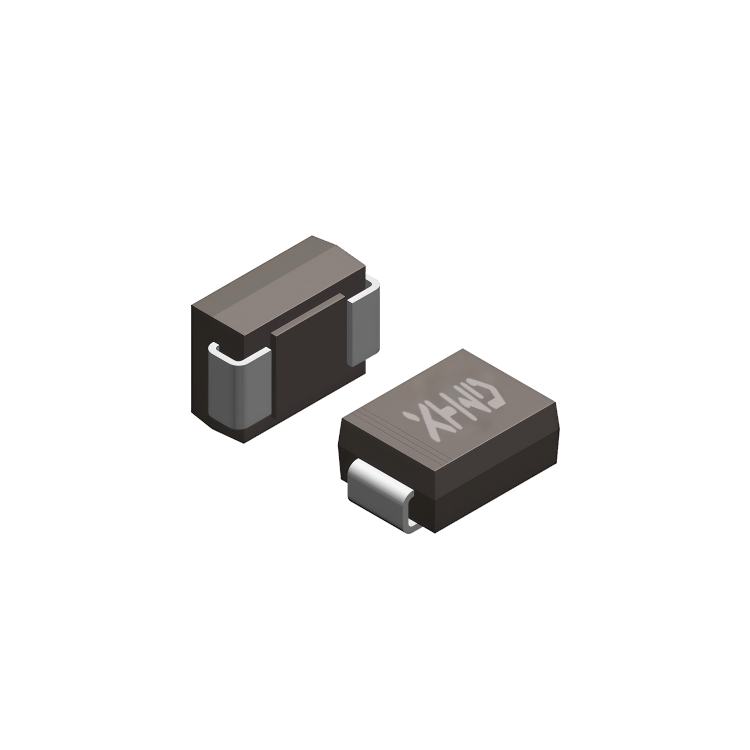

2. SMBJ：DO-214AA，功率600W，兼顾体积与功率，消费电源、安防设备端口防护首选。

3. SMCJ：DO-214AB，功率1500W，焊盘更大，散热更好，可承受更大浪涌能量，常用于直流电源入口。

这一类封装焊接稳定，自动化贴片生产友好，国产TVS（银河微电等）型号齐全，备货充足，是BOM配单最优选型。缺点是板上占面积比SOD系列更大，高密度小型PCB需要评估布局空间。

大功率贴片：SMDJ、SMAJ系列大功率款

SMDJ封装DO-214AB，峰值脉冲功率3000W，浪涌吸收能力强，多用于工业电源、车载辅助电路，应对高能量浪涌。封装体积偏大，PCB布线要预留足够铜皮增强散热，同时远离敏感弱信号线路。

直插封装：DO-41、DO-15、DO-201AD

直插TVS现在贴片时代使用变少，但工业、电源维修、大功率设备仍有需求。

DO-41功率500W，DO-15可达1500W，DO-201AD最高3000W。直插优势是散热好，耐压与功率上限高；缺点是占用空间大，只能手工插件，不适合SMT自动化产线。一般用于大功率开关电源、户外设备电源防护。

阵列封装：SOT-23、SC-70多通道TVS阵列

这类封装内部集成多路TVS，一颗器件同时防护2~4路信号。例如USB2.0、HDMI、总线信号端口。优势是节省PCB位置，减少器件数量，简化BOM；短板是单通道浪涌功率偏低，仅适合静电防护，不能承受大功率浪涌冲击。

 选型总结

简单概括选型逻辑：

- 小型信号线、静电防护：SOD-323 / SOD-123、TVS阵列SOT23

- 普通电源/信号端口，量产贴片：SMBJ、SMAJ

- 电源入口、需要抗大浪涌：SMCJ、SMDJ

- 工业大功率插件方案：DO-15、DO-201AD

选型不能只看封装大小，相同封装下不同厂商芯片工艺不同，脉冲功率、钳位电压会有差异。同时PCB布局直接影响TVS实际防护效果，走线尽量短，减少寄生电感，才能发挥TVS的保护性能。

在项目BOM配单时，可以结合实际情况选择国产TVS型号，按封装快速筛选，既能满足电路指标，又能优化物料交期、控制成本。
