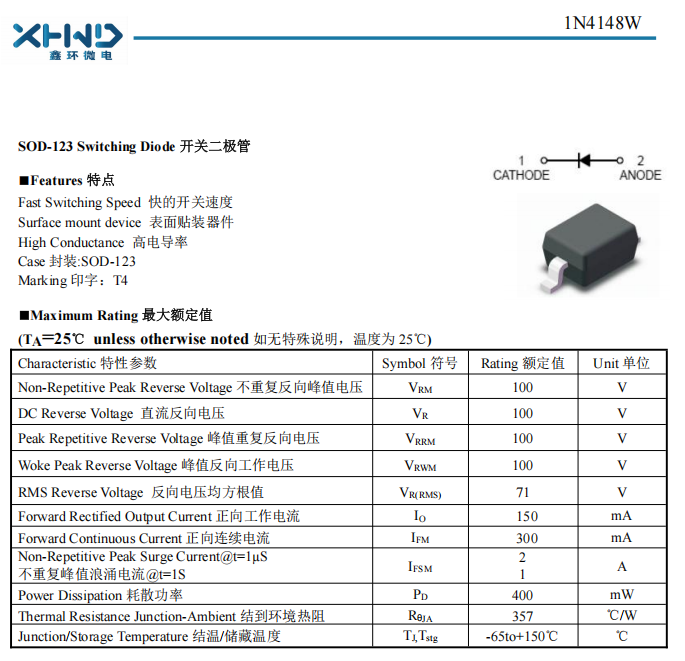

鑫环微电1N4148W是SOD-123贴片封装经典高速开关二极管，采用硅平面工艺，反向恢复时间trr≤4ns、低结电容、低反向漏电流，耐压100V，平均正向电流150mA。SOD-123小型贴片封装，适配高密度PCB布局、全自动SMT贴装，属于通用小信号开关器件，广泛用于消费电子、物联网、工控仪表、电源、通信等领域，实现信号钳位、逻辑选通、脉冲整形、感性负载续流、小信号检波与端口防护。

一、消费电子（手机、穿戴、智能家居）

1.手机/平板主板：MCU IO口电平钳位保护，抑制静电、脉冲尖峰，防止主控芯片损坏；按键消抖电路，滤除机械按键抖动杂波；音频信号限幅，避免音频信号过载失真；小电流辅助回路单向隔离，防止电源反接。

2.TWS耳机充电仓、智能手表手环：充电回路单向防倒灌、传感器信号整形，SOD-123超薄小体积，适配穿戴设备狭小PCB空间，满足微型化设计。

3.智能家居控制板：智能开关、人体红外、温湿度传感器模块；继电器线圈续流吸收，泄放断电瞬间反向电动势，保护驱动MOS管；逻辑信号选通，提升整机稳定性。

二、物联网与无线通信模块

1.WiFi/蓝牙、NB-IoT、4G通信模组：射频小信号检波、脉冲波形整形、通信接口信号限幅；低结电容保障高频信号完整性，减少信号失真，防止信号串扰。

2.传感器采集终端：光电、压力、红外传感器信号调理，多路信号单向隔离，阻断信号回流，避免不同信号回路互相干扰。

三、工业自动化与仪器仪表

1. 工控主板、PLC信号采集模块：TTL/CMOS数字逻辑电平切换，RS232/RS485接口钳位保护，吸收工业场景静电、浪涌脉冲干扰。

2.便携式测量仪器、检测设备：脉冲生成、小信号检波、仪表输入端口防护；极低反向漏电流，保障微弱信号采集精度。

3.电磁阀、小型继电器驱动回路：续流二极管，并联在感性线圈两端，吸收关断反向高压尖峰，保护驱动芯片与功率器件。

四、小型电源与BMS电池管理系统

1.BMS电池采样板、便携储能电源：电池采样信号单向隔离、电压钳位保护，防止采样回路电压倒灌，保障电池电压、温度采样信号稳定可靠。

2.辅助小功率DC-DC电源：小电流信号整流、偏置电路，用于电源指示、逻辑偏置等小电流供电回路。

五、车载电子（AEC-Q版本可选）

车载仪表、车机多媒体、车身控制模块BCM，用于车载IO信号钳位、按键信号整形、小型继电器续流保护；宽温特性覆盖车载高低温环境，抑制车载线束脉冲干扰。

六、通用基础电路（经典应用）

1.电平钳位保护：MCU、运放IO端口保护，将异常尖峰电压限制在安全区间，防护静电与浪涌。

2.按键消抖：过滤机械按键抖动杂波，消除误触发。

3.二极管或门逻辑、单向信号选通：多路信号合并，控制信号单向传输，阻断反向回流。

4.脉冲整形、射频/音频小信号检波：对高频脉冲、射频信号做波形修整、解调检波。

产品核心优势总结

✅ SOD-123贴片封装，体积小巧，适合高密度PCB，适配SMT高速贴装，降低量产加工成本

✅ 超快反向恢复时间，高频脉冲切换干净无拖尾，低结电容，高频信号失真小

✅ 低反向漏电流，高低温性能稳定，信号处理精度高

✅ 国产原厂稳定供货，通用经典型号，BOM一站式配套，适配大批量消费、工控项目
