很多硬件工程师、采购在做BOM选型时都会有一个疑问：同型号ESD二极管，有SOD-123、SOT-23、SOD-323、DFN等多种封装，它们的核心保护原理是一样的，但电气性能、适用场景完全不一样，不能直接等同替换。

一、先讲核心结论

所有ESD保护二极管，本质都是利用半导体PN结的雪崩击穿特性：正常工作电压下呈高阻态，不影响电路信号；当静电浪涌（ESD）冲击到来，器件瞬间导通，把高压静电泄放到地，钳位电压，保护后端芯片。

只要是ESD二极管，不管封装大小，工作原理、保护逻辑不变，保护功能原理一致

但器件参数、能力、适用场景不一样，不能随意互换

封装不只是外壳，封装决定了引脚寄生电容、导通电阻、散热能力、ESD抗冲击等级、PCB占用面积，这些直接决定能不能用在你的电路上。

 二、主流ESD二极管封装对比

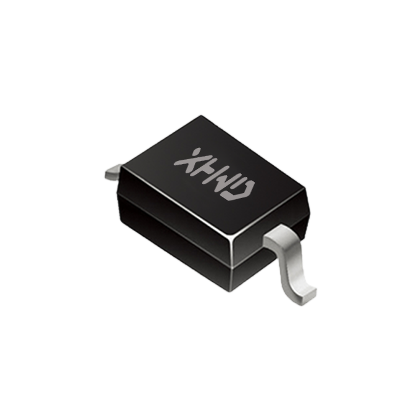

1. SOD-323（0603体积）

外形：贴片小封装，2引脚，尺寸极小

特点：寄生电容很低，体积小；但是芯片Die面积小，浪涌耐受能力偏弱

典型参数：ESD耐受大多±8kV~±15kV（接触放电），电容可做到0.2~1pF

适用：高速信号线、USB2.0、I2C、低速差分信号，手机、小型模组

短板：大电流浪涌能力差，不适合电源口、大功率线路

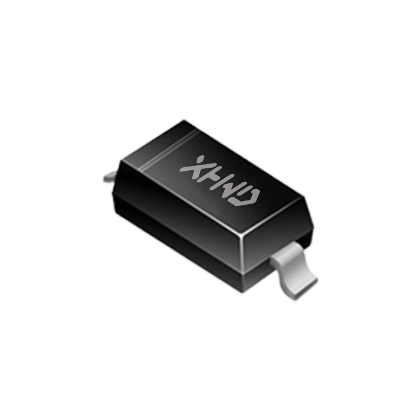

2. SOD-123（0805体积）

外形：贴片2引脚，比SOD-323更大

特点：Die面积更大，ESD抗冲击能力更强，散热更好；寄生电容略高于SOD-323

典型参数：接触放电±15kV~±30kV

适用：电源端口、RS485、CAN、普通IO口，工业控制板、消费类电源保护

短板：体积更大，高速高频信号场景电容会带来信号损耗

3. SOT-23（3/5引脚）

外形：小型贴片多引脚封装，内部可以集成多路ESD

特点：单颗器件内置2路/4路ESD保护，一颗搞定多根信号线，节省PCB位置

适用：一组并行信号，例如GPIO阵列、LVDS、HDMI、USB信号组保护

短板：引脚带来寄生电容略高；多路集成，单路浪涌能力相比单管SOD封装会受限

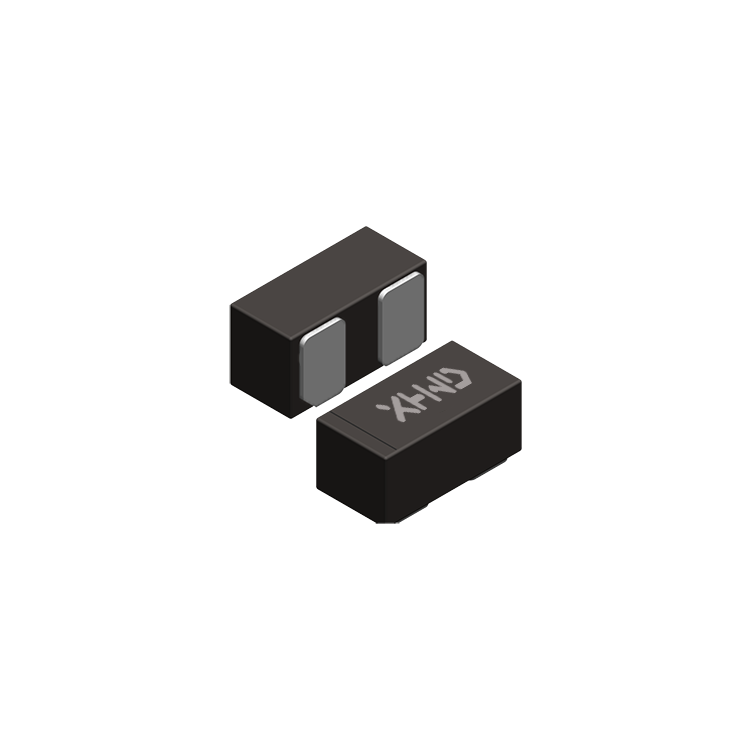

4. DFN封装（DFN0603、DFN1006等无引脚扁平封装）

外形：无引线扁平封装，底部金属焊盘

特点：寄生电感、寄生电容最低，响应速度最快；底部焊盘散热优秀，浪涌泄放能力强

适用：高速信号（USB3.0、HDMI、PCIe），高频高速接口，对信号完整性要求极高的场景

短板：价格偏高，焊接对PCB工艺要求高，维修难度大

5. DO-41 直插封装

外形：插件圆柱封装，带引线

特点：体积最大，芯片面积大，抗浪涌能力最强，散热最好

适用：老款电路板、电源入口、强静电环境，工业设备

短板：占用PCB空间大，引线寄生电感大，不适合高频高速信号，现在新设计基本很少用

三、重点：同型号不同封装，到底能不能替换？

1. 如果是同一个料号，只是封装版本不同

厂商会做匹配设计，核心ESD防护等级、钳位电压一致，仅PCB尺寸、寄生参数有差异，理论可替换，但需要评估PCB布局空间。

2. 如果只是“同规格标称，不同封装”

千万不要直接替换！

举个例子：同样标称±15kV ESD，SOD323小封装的芯片面积小，承受持续大电流能力弱；SOD123封装的芯片更大，抗浪涌能力更强。

另外一个关键指标：寄生电容。低速GPIO对电容不敏感，可以随便选；但USB3.0、HDMI高速信号，电容超过0.8pF就会造成信号衰减、误码，这时候只能选DFN低容ESD。

四、选型快速判断要点

1. 高速信号线（USB3、HDMI）：优先DFN低电容ESD

2. 多路并行信号：优先SOT-23集成多路ESD二极管

3. 普通IO、电源口、强静电环境：SOD-123

4. 微型设备、低速小信号：SOD-323

5. 老式插件板、大功率入口：DO-41直插

ESD二极管保护原理和功能是一致的，封装不会改变“静电来了就钳位保护”这个核心作用。但封装大小、结构会改变寄生电容、散热、最大浪涌电流、信号完整性表现。

选型不能只看“ESD多少kV”，必须结合信号速率、PCB空间、浪涌类型**综合挑选封装，不能单纯把不同封装的ESD二极管当成完全可以互换的器件。
