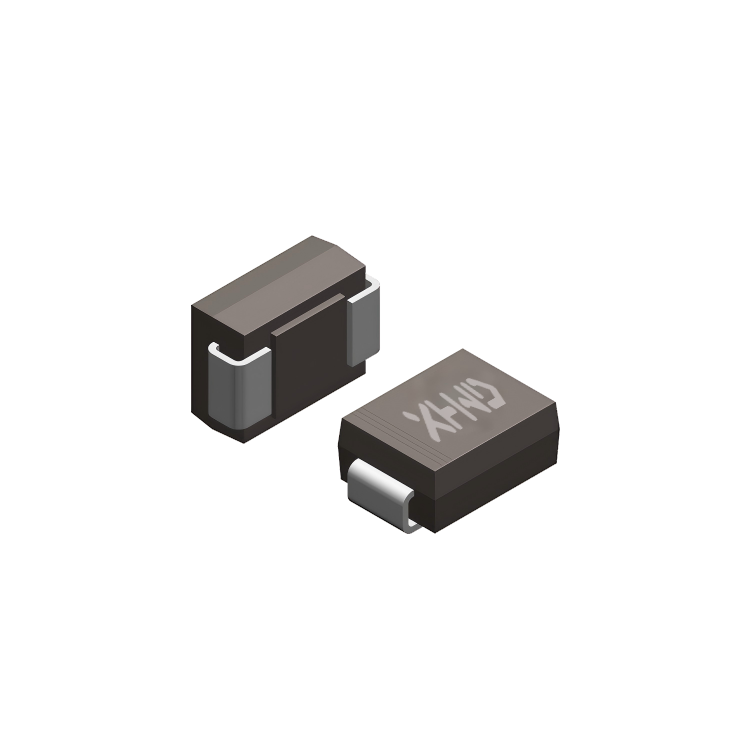

在电子产品高速运行过程中，静电释放、电源浪涌、负载突变产生的瞬时高压尖峰，是击穿芯片、烧毁电路板的主要隐患。TVS二极管（瞬态电压抑制二极管）作为电路防护的核心元器件，凭借响应速度快、钳位精准、稳定性强的优势，成为PCB板级防护的“第一道防线”，广泛应用于消费电子、工控设备、新能源、智能家电等各类电路设计中。

TVS二极管的核心工作原理十分清晰，器件并联于电路回路，正常工作电压下处于高阻截止状态，不影响电路正常运行。当电路遭遇瞬时高压脉冲，电压突破TVS临界值时，它会在纳秒级时间内迅速导通，将高压浪涌电流快速泄放至地，同时把电路电压钳位在安全范围，精准保护后端敏感芯片、电容、精密元器件不受高压冲击损坏。

在电路板实际应用中，TVS二极管主要覆盖两大核心防护场景。一是电源端口防护，电源输入、电池接口极易出现上电浪涌、电压波动和反向瞬时高压，是电路故障高发区域。在电源输入端并联TVS管，可有效吸收电压尖峰，稳定供电电压，避免高压冲击导致主控芯片、电源IC烧毁，适配各类直流、低压供电电路。

二是信号接口防护，USB、串口、网口、按键、外接传感器等I/O接口长期暴露在外，极易遭受人体静电、外部干扰脉冲侵袭。这类信号电路电压低、元器件精密，抗干扰能力弱，搭配双向TVS二极管，可双向抑制正负高压脉冲，在不影响信号完整性的前提下，杜绝静电和浪涌干扰引发的死机、数据错乱、芯片击穿问题。

想要最大化发挥TVS二极管的防护性能，PCB布局布线是关键，多数电路防护失效，并非器件选型问题，而是布局不规范导致。首先需遵循就近防护原则，TVS必须紧贴接口、电源输入等干扰进入端，距离尽量控制在5mm以内。若器件远离入口，过长走线会产生寄生电感，高压瞬态冲击下会产生额外压降，大幅削弱钳位效果，导致防护失效。

其次要优化走线与接地设计，信号、电源走线接入TVS引脚需短而直，减少弯折与冗余线路，最大限度降低寄生电感。同时TVS接地引脚需直接连接完整地平面，多打过孔降低接地阻抗，缩短浪涌电流泄放路径，快速疏导瞬时大电流，避免地弹噪声引发二次电路干扰。此外，TVS必须采用并联接法，严禁串联使用，防止阻碍电路正常供电与信号传输。

在选型应用中，需结合电路板场景精准匹配参数。直流电源、单向电压干扰场景选用单向TVS，正负静电、交流信号场景选用双向TVS；同时保证TVS工作电压高于电路正常工作电压，避免常态下误导通，钳位电压低于后端芯片最大耐压值，确保防护有效，针对高频精密信号电路，需优先选用结电容更小的TVS型号，避免电容过大造成信号衰减、波形失真。

作为低成本、高可靠的防护器件，TVS二极管是电路板EMC兼容设计、产品稳定性优化的基础器件。合理选型搭配规范的PCB布局，可彻底解决静电、浪涌带来的电路隐患，大幅降低电子产品返修率，提升设备运行稳定性与使用寿命，是硬件电路设计中不可或缺的核心防护方案。
