现在人类早已进入电气时代，在电子电路的世界里，各种电子元件各司其职，共同保障电路的稳定运行，其中，TVS二极管作为一种重要的电路保护元件，凭借其独特的性能和多样的作用，在电子设备中扮演着至关重要的角色，在电子系统设计中，我们常常需要应对那些无法预测的电压“浪涌”—— 一次意外的雷击感应、一次开关机时的感性负载释放，甚至只是静电的轻微触碰，这些瞬态过电压能量虽短暂，却足以摧毁昂贵的核心芯片或导致设备瘫痪。在众多保护器件中，中TVS二极管（瞬态电压抑制二极管）凭借其卓越的响应速度与钳位能力，已成为现代电子设备不可或缺的“电压卫士”。

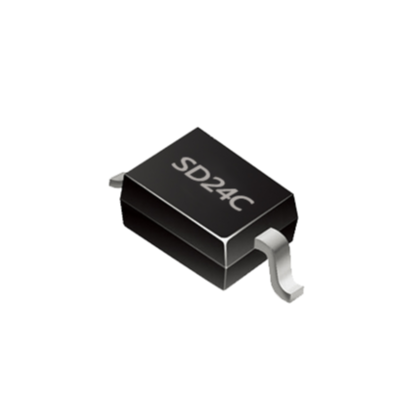

一、TVS 二极管的基本概念

TVS二极管，即瞬态电压抑制二极管（Transient Voltage Suppressor），是一种二极管形式的高效能保护器件。它采用半导体材料制成，具有响应速度极快（纳秒级）、箝位电压稳定、体积小等特点。当电路中出现瞬态过电压时，TVS 二极管能迅速动作，将电压箝位在一个预定的数值，从而保护电路中的敏感元件免受过高电压的损害。

二、过电压保护：核心作用

在电路运行过程中，过电压现象时有发生，可能由雷电、开关操作、静电放电、电磁干扰等多种因素引起。这些瞬态过电压的幅值往往远高于电路的正常工作电压，如果不及时加以抑制，会对电路中的集成电路、晶体管、传感器等精密元件造成永久性损坏。TVS 二极管的核心作用就是对电路进行过电压保护。

当电路中出现瞬态过电压时，TVS 二极管会在极短的时间内（通常在纳秒级）从高阻态转变为低阻态，迅速导通并吸收过电压能量，将电路中的电压箝制在其额定的击穿电压附近，使被保护元件两端的电压保持在安全范围内。例如，在电源电路中，当电网中出现浪涌电压时，TVS 二极管可以迅速动作，将浪涌电压箝位，避免过高的电压进入后级电路，保护电源模块和负载设备。在信号传输电路中，如通信接口、数据总线等，TVS 二极管可以保护接口电路免受瞬态过电压的干扰，确保信号的稳定传输。

三、防静电保护：电子设备的守护者

静电是电子设备在生产、运输、使用过程中面临的一大威胁，静电放电（ESD）产生的瞬时电压可达数千伏甚至上万伏，会对半导体元件造成严重的损害，导致元件性能下降、功能失效甚至永久性损坏。TVS 二极管在防静电保护方面发挥着重要作用。

在电子设备的电路板上，TVS二极管通常被安装在容易受到静电影响的元件附近，如集成电路的输入输出引脚、传感器的信号线等。当静电放电发生时，TVS 二极管迅速导通，将静电电荷释放到地，从而保护被保护元件免受静电高压的冲击。例如，在计算机主板上，USB 接口、PCI-E 接口等部位通常会并联 TVS 二极管，以防止静电对接口电路和内部芯片的损坏。在智能手机等便携式电子设备中，由于频繁的触摸和操作，屏幕、按键等部位容易积累静电，TVS 二极管的应用可以有效提高设备的抗静电能力，延长设备的使用寿命。

四、浪涌保护：应对突发能量冲击

浪涌是指电路中出现的瞬间过电流或过电压现象，通常由电力系统的开关操作、雷击等引起。浪涌电流和电压的能量较大，持续时间较短，但如果不加以处理，会对电路中的元件造成严重的损害。TVS 二极管可以与其他保护元件（如保险丝、电感等）配合使用，组成浪涌保护电路，对电路进行有效的浪涌保护。

在浪涌保护电路中，TVS二极管的主要作用是箝制浪涌电压，将浪涌电压限制在被保护元件能够承受的范围内。当浪涌发生时，TVS 二极管迅速导通，吸收浪涌能量，同时将电压箝位在其额定电压值。随着浪涌能量的逐渐释放，TVS 二极管恢复到高阻态，电路恢复正常工作。例如，在电力电子设备中，如变频器、UPS 等，浪涌保护电路中通常会使用 TVS 二极管，以应对电网中的浪涌干扰，保证设备的稳定运行。

五、过电压反向保护：防止电源反接

在一些电路中，由于操作失误或接线错误，可能会出现电源反接的情况，即电源的正负极接反。电源反接会导致电路中的元件承受反向电压，对于一些对电压极性敏感的元件（如集成电路、二极管等），会造成严重的损坏。TVS 二极管可以用于过电压反向保护，防止电源反接对电路造成的损害。

当电源反接时，TVS二极管处于反向偏置状态，其反向击穿电压高于电路的正常工作电压。此时，TVS 二极管会迅速击穿导通，形成低阻通路，将反向电压箝制在一个较低的水平，同时产生较大的反向电流，使保险丝等过流保护元件动作，切断电源，从而保护电路中的元件。例如，在汽车电子电路中，由于汽车电气系统的复杂性，电源反接的情况时有发生，TVS 二极管的应用可以有效提高电路的可靠性和安全性。

六、信号电平箝位：保证信号完整性

在高速信号传输电路中，如高速数据总线、射频电路等，信号的完整性至关重要。信号在传输过程中，由于阻抗不匹配、电磁干扰等因素，可能会出现信号过冲、振铃等现象，导致信号失真，影响电路的正常工作。TVS 二极管可以用于信号电平箝位，将信号的电压幅度限制在规定的范围内，保证信号的完整性。

在信号传输线上，TVS二极管通常被并联在信号引脚与地之间或电源之间。当信号电压超过 TVS 二极管的箝位电压时，TVS 二极管迅速导通，将多余的能量释放到地或电源，从而抑制信号的过冲和振铃现象。例如，在 USB 3.0、HDMI 等高速数据接口电路中，TVS二极管的应用可以有效提高信号的传输质量，减少信号失真和误码率。

七、应用领域广泛

TVS二极管的多种作用使其在电子设备的各个领域得到了广泛的应用。在消费电子领域，如智能手机、平板电脑、笔记本电脑、数码相机等，TVS 二极管用于保护电池接口、充电电路、显示接口、传感器接口等，提高设备的可靠性和抗干扰能力。在工业电子领域，如工业控制设备、仪器仪表、变频器、PLC 等，TVS 二极管用于保护电源电路、信号输入输出接口、电机驱动电路等，应对工业环境中的各种电磁干扰和过电压威胁。在汽车电子领域，如汽车仪表盘、车载导航系统、车载通信设备、汽车传感器等，TVS 二极管用于保护汽车电气系统中的各种电路，承受汽车启动时的浪涌电压、静电放电等恶劣环境的影响。在通信领域，如路由器、交换机、基站设备等，TVS 二极管用于保护通信接口、射频电路、电源电路等，确保通信设备的稳定运行。

八、选型与应用注意事项

在使用 TVS二极管时，需要根据具体的应用场景进行合理的选型。首先，要确定电路的最大工作电压、额定功率、瞬态过电压的幅值和持续时间等参数，选择合适的 TVS 二极管型号，确保其击穿电压、箝位电压、峰值脉冲功率等参数满足电路的保护要求。其次，要考虑 TVS 二极管的封装形式，根据电路板的空间和安装要求选择合适的封装，如 DO-41、SMA、SMB、SMC 等。此外，还需要注意 TVS 二极管的响应时间、结电容等参数，在高速信号传输电路中，结电容过大可能会影响信号的传输速度，需要选择结电容较小的 TVS 二极管。

在应用过程中，TVS 二极管的安装位置也非常重要。应将其尽可能靠近被保护元件，以减少引线电感对保护效果的影响。同时，要确保 TVS 二极管的接地良好，接地电阻越小，保护效果越好。此外，还需要注意 TVS 二极管与其他保护元件的配合使用，如与保险丝、电感、电容等组成完整的保护电路，提高电路的保护性能。

结语

TVS二极管作为一种高效、可靠的电路保护元件，具有过电压保护、防静电保护、浪涌保护、过电压反向保护、信号电平箝位等多种作用，在电子设备中发挥着不可替代的作用。随着电子技术的不断发展，电子设备对电路保护的要求越来越高，TVS 二极管也在不断创新和发展，出现了各种新型的 TVS 二极管产品，如双向 TVS 二极管、低电容 TVS 二极管、阵列式 TVS 二极管等，以满足不同应用场景的需求。在未来的电子电路设计中，TVS 二极管将继续发挥重要作用，为电子设备的稳定运行提供有力保障。
