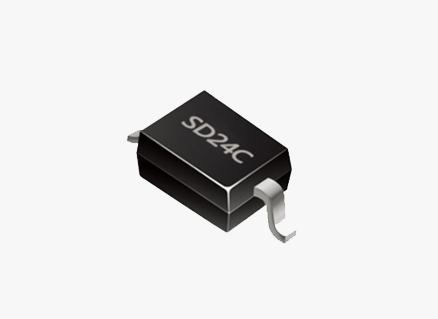

在现代电子系统中，瞬态电压抑制二极管（TVS，Transient Voltage Suppressor）作为过电压保护的核心器件，凭借纳秒级响应速度与精准钳位特性，有效抵御静电放电（ESD）、雷击浪涌等瞬态干扰。其工作原理涉及半导体物理、器件结构与电路响应特性的深度耦合，小编从微观至宏观层面为大家展开解析一下。

一、器件结构与材料特性

TVS二极管基于 PN 结反向击穿机制设计，采用高掺杂浓度的半导体材料（通常为硅材），通过离子注入或扩散工艺形成不对称的 PN 结结构。与普通二极管相比，TVS的芯片面积更大（可达数平方毫米），以提升载流能力；同时，其 P 区与 N 区掺杂浓度梯度经过特殊优化，确保在反向击穿时具备陡峭的电流 - 电压特性。此外，双极型 TVS 通过集成两个背对背的 PN 结，实现双向电压保护，其等效电路可视为两个单向 TVS 反向并联。

二、反向击穿物理机制

当TVS两端电压超过击穿电压（\(V_{BR}\)）时，主要发生雪崩击穿与齐纳击穿两种机制：

雪崩击穿：在高反向偏压下，耗尽区内载流子（电子 - 空穴对）被强电场加速，与晶格原子碰撞产生二次载流子。这种碰撞电离形成 “雪崩效应”，导致电流呈指数级增长。雪崩击穿通常发生在低掺杂浓度、宽耗尽区的 PN 结中，适用于高压 TVS 器件。

齐纳击穿：当 PN 结掺杂浓度极高时，耗尽区宽度极窄（约 10 - 8m），强电场直接将价带电子拉至导带，形成隧穿电流。齐纳击穿具有电压稳定性高的特点，常用于低压 TVS（< 6V）。实际 TVS 器件往往是两种机制的复合作用，通过调整掺杂浓度与结深，优化击穿特性。

三、瞬态响应与钳位特性

TVS的瞬态响应过程可分为三个阶段：

触发阶段：当瞬态电压上升沿触及\(V_{BR}\)，耗尽区内载流子开始雪崩倍增，响应时间由载流子扩散速度决定，典型值＜1ns。

钳位阶段：电流迅速上升至峰值，TVS 进入低阻态，将电压钳制在钳位电压（\(V_{C}\)）。钳位电压与峰值脉冲电流（\(I_{PP}\)）满足\(V_{C} = I_{PP} \cdot R_{ON}\)，其中\(R_{ON}\)为导通态动态电阻。此阶段 TVS 通过焦耳热耗散瞬态能量，需确保器件峰值脉冲功率（\(P_{PM}\)）大于瞬态能量（\(E = \int_{0}^{t} V(t) \cdot I(t) dt\)）。

恢复阶段：当瞬态电压下降至\(V_{BR}\)以下，载流子复合，TVS 恢复高阻态。恢复时间受少子寿命影响，通过优化工艺可实现亚微秒级恢复。

四、关键技术参数与设计考量

TVS的性能由多项参数决定：

击穿电压容差：\(V_{BR}\)通常具有 ±5% 的容差范围，选型时需确保正常工作电压低于\(V_{BR}\)下限。

动态电阻：\(R_{ON}\)直接影响钳位电压，低\(R_{ON}\)器件可实现更优的钳位性能。

结电容：高频应用中，结电容（\(C_{J}\)）会引入信号衰减，需选择\(C_{J}\)＜10pF 的型号。

脉冲波形兼容性：\(P_{PM}\)参数基于标准脉冲波形（如 10/1000μs、8/20μs）标定，实际应用需通过波形转换系数进行功率换算。

五、应用场景与技术挑战

TVS 广泛应用于通信接口（如 USB 3.2、10Gbps 以太网）、汽车电子（ISO 7637 浪涌防护）及新能源领域。面对高频化、小型化需求，TVS 技术面临以下挑战：1）降低\(C_{J}\)与\(R_{ON}\)的矛盾；2）提升高温环境下的可靠性；3）实现与片上系统（SoC）的集成化设计。

TVS二极管通过精密的半导体结构设计与击穿机制调控，实现高效瞬态保护。随着电子系统对可靠性要求的提升，TVS 技术将持续向高功率密度、低寄生参数方向演进，为复杂电磁环境下的电路安全提供坚实保障。
