在瞬态电压抑制领域，TVS 管（瞬态电压抑制二极管）的保护性能直接取决于两大核心参数：击穿电压（VBR）与钳位电压（VC）。这两个参数的精准匹配，是保障电子系统免受浪涌冲击的关键。

一、击穿电压：导通的临界点

击穿电压指 TVS管从截止状态转为导通状态的临界电压，通常在规定测试电流（IR）下测定。当外加电压低于 VBR 时，TVS 管呈现高阻抗特性，漏电流（IR）极小（通常 μA 级），几乎不影响电路正常工作；当电压超过 VBR，管体迅速进入雪崩击穿状态，阻抗急剧下降，开始吸收浪涌能量。

需注意的是，击穿电压具有温度系数特性：硅基 TVS 管的 VBR 随温度升高呈正系数变化（温度每升 1℃，VBR 约增 0.1%），低温环境下则略有降低。选型时需预留 10%-15% 的余量，避免因环境温度波动导致保护阈值偏移。

二、钳位电压：保护的上限值

钳位电压是 TVS管导通后两端能维持的最大电压，即在规定峰值脉冲电流（IPP）下的最大端电压。这一参数直接决定被保护电路承受的最高瞬态电压，必须低于被保护器件的耐压极限（如 CMOS 芯片的 ESD 耐受电压通常为 200-500V）。

钳位电压的关键影响因素包括：

脉冲电流强度：相同 TVS 管在更大 IPP 下，VC 会略微上升（因芯片内阻产生压降）；

结电容：高频电路中，结电容过大会导致钳位响应延迟，需选择低电容型 TVS（如小于 10pF）；

封装形式：大功率 TVS 管（如 DO-218AB 封装）通过增强散热降低钳位电压波动。

三、两者的关联性与保护裕量

击穿电压与钳位电压的比值（VC/VBR）称为钳位系数，优质 TVS 管的钳位系数通常在 1.2-1.8 之间。该系数越小，说明能量吸收效率越高，保护性能越优异。例如，某 TVS 管 VBR=12V，VC=18V，其钳位系数为 1.5，意味着浪涌发生时，电压被限制在击穿电压的 1.5 倍以内。

实际选型中，需满足：被保护电路工作电压＜VBR（确保正常状态不导通），且 VC＜被保护器件耐压值（确保浪涌时不损坏）。以 5V 工作的 MCU 电路为例，应选择 VBR=6.5-7V、VC≤12V 的 TVS 管，既避免误触发，又能应对 ±15kV ESD 冲击。

四、选型的核心原则

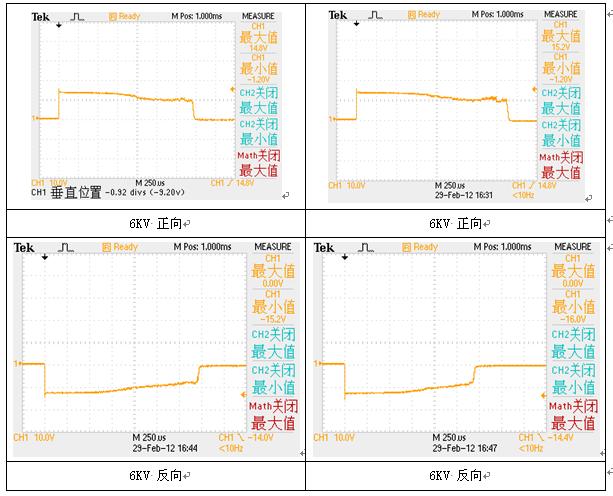

TVS管的保护效能最终由 “击穿电压精准触发、钳位电压严格受控” 共同实现。在通信接口、电源入口等关键节点，需通过示波器实测浪涌波形，验证 VC 是否在安全阈值内。记住：合格的 TVS 保护，是让击穿电压 “不早不晚”，钳位电压 “不高不低”。
