贴片保险丝电子设备的微型守护者
发布时间:2025-7-2 17:10:06

在当今高度集成化的电子世界里,从微小的智能穿戴设备,到复杂的工业控制系统,贴片保险丝正悄然扮演着至关重要的角色。它如同一位忠诚的卫士,默默守护着电路,确保各类电子设备稳定、安全地运行。

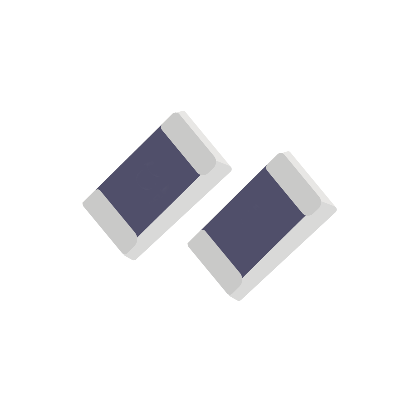

贴片保险丝,作为保险丝家族中的一员,采用表面贴装技术(Surface Mount Technology,简称 SMT),可直接焊接在印刷电路板(PCB)上。相较于传统的插件式保险丝,贴片保险丝具有体积小、重量轻、易于自动化生产等显著优势,这使其在追求小型化、轻量化的现代电子设备中得到了广泛应用。


贴片保险丝的工作原理基于电流的热效应。当电路正常工作时,流经保险丝的电流较小,产生的热量也较少,这些热量能够及时散发出去,保险丝保持导通状态,就像一条畅通无阻的道路,确保电流顺利通过,为电路中的其他元件提供稳定的电力支持。然而,一旦电路出现过载或短路等异常情况,电流会急剧增大。根据焦耳定律 Q=I²Rt(其中 Q 为热量,I 为电流,R 为电阻,t 为时间),过大的电流会使保险丝在短时间内产生大量热量。当热量积累到一定程度,使保险丝的温度升高到其熔点时,保险丝的熔体就会迅速熔断,切断电路,如同在道路上设置了一道屏障,阻止过大的电流继续流向其他元件,从而保护了整个电路系统,避免因过流而引发元件损坏甚至火灾等严重后果。

贴片保险丝种类繁多,根据熔断特性可分为快速熔断型和慢速熔断型。快速熔断型保险丝,就像一位反应敏捷的短跑选手,能够在瞬间检测到过流情况,并迅速熔断,适用于那些对电流变化极为敏感、不允许有瞬间过流冲击的精密电路,如集成电路(IC)的供电保护。而慢速熔断型保险丝,则如同经验丰富的长跑选手,具有一定的耐受短时过流冲击的能力。它在电路中遇到瞬间的大电流,如电机启动时产生的浪涌电流,不会立即熔断,而是能够承受一段时间的冲击,待电流恢复正常后继续保持导通。只有当电路中出现持续的过载电流时,才会熔断,这种特性使其常用于含有电机、变压器等感性负载的电路保护。

在选择贴片保险丝时,需要综合考虑多个关键参数。额定电流是其中一个重要指标,它表示保险丝在正常工作环境温度下,能够长期稳定通过而不熔断的最大电流值。选择的额定电流应略大于电路的正常工作电流,但不能过大,否则在电路出现过载时,保险丝无法及时熔断,起不到保护作用。例如,对于一个正常工作电流为 1A 的电路,通常可选择额定电流为 1.25A - 1.5A 的保险丝。额定电压则决定了保险丝能够安全承受的最大电压,所选保险丝的额定电压必须大于或等于电路的工作电压,以防止在高电压下保险丝被击穿,失去保护功能。此外,分断能力也是不容忽视的参数,它是指保险丝在规定的电压下,能够可靠切断的最大故障电流。在一些可能出现大电流短路故障的电路中,必须选择分断能力足够高的保险丝,以确保在短路发生时,保险丝能够迅速切断电流,避免因无法切断大电流而导致保险丝爆炸等危险情况。

贴片保险丝广泛应用于各个电子领域。在消费电子产品中,如手机、平板电脑、笔记本电脑等,它为内部精密的电路芯片提供过流保护,确保这些设备在日常使用中,即使遇到意外的电流波动,也能安全运行,延长设备的使用寿命。在汽车电子领域,随着汽车智能化程度的不断提高,大量的电子控制系统被应用于汽车中,贴片保险丝用于保护发动机控制单元、车载娱乐系统、安全气囊等关键电子部件,保障汽车在各种复杂的行驶环境下,电子系统的稳定可靠运行,关系到行车安全。在工业自动化设备中,贴片保险丝同样发挥着重要作用,保护着各类传感器、控制器、驱动器等电路,确保工业生产过程的连续性和稳定性,避免因电路故障导致生产中断,造成经济损失。

总之贴片保险丝虽小,却肩负着保障电子设备安全运行的重任。随着电子技术的不断发展,对贴片保险丝的性能要求也将越来越高,相信未来它将以更卓越的性能,为电子设备的稳定运行保驾护航,在电子世界中持续发光发热。
