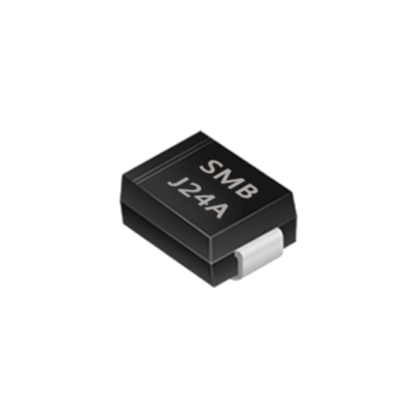

在电子设备的世界里，瞬态抑制二极管（TVS，Transient Voltage Suppressor）如同忠诚的卫士，时刻守护着电路免受瞬态高电压的冲击。从日常使用的手机、电脑，到工业领域的复杂控制系统，TVS二极管的身影无处不在。当静电放电、雷击等瞬间高压来袭时，它能迅速响应，将过高的电压钳制在安全范围内，保护电路中的敏感元件。那么，如何判断这位TVS二极管是否依然坚守岗位、正常工作呢？接下来，小编就带大家深入探讨一下检测瞬态抑制二极管好坏的方法。

首先外观检查：初步筛查

在对TVS二极管进行深入的电气性能检测之前，外观检查是简单而有效的第一步。仔细观察二极管的外观，查看是否有明显的物理损伤。比如，管体表面出现裂纹，这可能是由于承受了过高的电压或电流，导致内部结构受损；若有烧蚀痕迹，表明它可能经历过异常的大电流冲击；变色也是一个重要信号，正常情况下，TVS 二极管有其特定的外观颜色，一旦颜色发生改变，很可能意味着其内部已经发生了不可逆的变化。这些外观上的异常都可能暗示着 TVS 二极管的性能下降甚至已经失效。外观检查虽然不能完全确定二极管的好坏，但可以帮助我们快速排除那些存在明显物理故障的器件，提高检测效率。

万用表检测：基础电气性能判断

万用表是电子检测中常用的工具，也可以用于初步判断 TVS 二极管的好坏。

电阻测量

单向TVS二极管：将万用表置于电阻档（如 R×1k 档），按照测量普通二极管的方法，分别测量其正向电阻和反向电阻。在正常情况下，单向 TVS 二极管的正向电阻一般在几千欧姆左右（例如 4kΩ - 5kΩ），这是因为正向偏置时，二极管导通，呈现一定的电阻值。而反向电阻则应为无穷大，因为在正常工作电压下，反向偏置的 TVS 二极管处于截止状态，几乎没有电流通过，电阻极大。如果测量得到的正向电阻过大，说明二极管内部可能存在接触不良等问题，导致导通性能下降；若反向电阻不是无穷大，而是有一定的数值，那么很可能二极管的 PN 结已经被击穿，无法正常起到反向截止的作用。

双向TVS二极管：双向 TVS 二极管在结构上与单向有所不同，它在正反两个方向上都具有相同的特性。使用万用表电阻档测量时，无论怎样调换红、黑表笔的位置，测量其两引脚间的电阻值均应为无穷大。这是因为在正常状态下，双向 TVS 二极管在正反两个方向都处于截止状态。如果测量结果显示电阻值不为无穷大，那就表明二极管出现了性能问题，可能已经损坏。

二极管档测量

单向TVS二极管：将万用表调至二极管档，红表笔接TVS二极管的正极，黑表笔接负极。此时，万用表应显示一定的导通压降，通常在 0.4 - 0.6V 之间，这是二极管正向导通时的正常压降。然后，将表笔反接，即红表笔接负极，黑表笔接正极，正常情况下应显示 “OL”（无穷大）或 “1”，表示二极管反向截止。如果测量结果不符合上述情况，如正向测量时无导通压降显示，或者反向测量时有导通现象，都说明 TVS 二极管存在故障。

双向 TVS 二极管：在二极管档下，双向 TVS 二极管正反向测量均应显示 “OL”（无穷大）或 “1”，因为双向 TVS 二极管在正常状态下正反两个方向都不导通。若出现其他显示结果，则说明二极管可能已损坏。

电气特性测试：深入评估性能

虽然万用表能进行初步检测，但要更全面、准确地评估 TVS 二极管的性能，还需要进行电气特性测试。

击穿电压测试

击穿电压是TVS二极管的关键参数，它决定了二极管在何时开始发挥保护作用。测试击穿电压需要使用可调直流电源和示波器等设备。将TVS二极管接入测试电路，缓慢增加可调直流电源的输出电压，同时用示波器监测 TVS 二极管两端的电压波形。当电压逐渐升高到TVS二极管的击穿电压时，二极管会迅速从截止状态转变为导通状态，此时示波器上的电压波形会出现明显的突变。记录下此时的电压值，并与 TVS 二极管规格书中标称的击穿电压进行对比。如果测试得到的击穿电压与标称值相差较大，超出了允许的误差范围，那么该TVS二极管的性能可能已经发生了变化，需要进一步检查或更换。例如，某型号TVS二极管标称击穿电压为 5V，而实际测试得到的击穿电压为 4V 或 6V，这就表明该二极管的击穿电压出现了偏差，可能无法在预期的电压条件下正常工作。

漏电流测试

漏电流是指 TVS 二极管在反向工作电压下，处于截止状态时流过的微小电流。在规定的反向工作电压下，使用高精度的电流表测量TVS二极管的漏电流。正常情况下，漏电流非常小，几乎可以忽略不计。然而，如果漏电流异常偏高，这可能意味着二极管的 PN 结存在局部损伤或老化等问题。例如，在某一特定的反向工作电压下，正常的TVS二极管漏电流应为几微安，而实际测量得到的漏电流达到了几十微安甚至更高，那么这个TVS二极管的性能可能已经受到影响，在实际应用中可能会消耗过多的电能，甚至无法有效地保护电路。

箝位电压测试

箝位电压是 TVS二极管导通后，将电路中的电压限制在一定范围内的电压值。箝位电压的准确性直接关系到TVS二极管对电路的保护效果。在完成击穿电压测试后，继续缓慢增加电源电压，当TVS 二极管导通后，观察示波器上电压波形的变化。当电压波形稳定在某一范围内时，记录此时的电压值，这就是TVS二极管的箝位电压。将测得的箝位电压与 TVS 二极管规格书中给出的箝位电压值进行对比，如果实际箝位电压偏高或不稳定，那么在电路遭受瞬态高电压冲击时，TVS 二极管可能无法将电压有效地限制在安全范围内，从而增加了电路中其他元件受损的风险。例如，某TVS二极管规格书中规定的箝位电压在 10V 左右，而实际测试得到的箝位电压达到了 15V，这就说明该二极管在限制电压方面的能力不足，可能无法为电路提供可靠的保护。

响应时间测试

响应时间是指TVS二极管从截止状态转变为导通状态所需的时间。在瞬态高电压冲击发生时，TVS二极管的响应速度至关重要，响应时间越短，就能越快地对电压瞬变做出反应，保护电路。测试响应时间通常需要使用高速示波器和专门的脉冲信号发生器。将TVS二极管连接到测试电路中，脉冲信号发生器产生模拟瞬态高电压的脉冲信号，同时用高速示波器监测TVS二极管两端的电压波形变化。通过测量TVS二极管从截止到导通的时间，并与规格书中的标准响应时间进行对比，可以评估其响应性能。如果实际响应时间较长，超过了规格书中的规定值，那么在实际应用中，当电路遭受快速的电压瞬变时，TVS二极管可能无法及时导通并限制电压，导致电路中的敏感元件得不到及时保护而损坏。

电容值测量

在一些高频电路中，TVS二极管的电容值会对信号传输产生影响。过大的电容可能会导致信号失真，影响电路的正常工作。因此，对于应用于高频电路的TVS二极管，需要测量其电容值。使用精密电容表测量 TVS 二极管的电容值，并将测量结果与规格书中的标准电容值进行对比。如果电容值异常，与标称值相差较大，那么该TVS二极管在高频电路中使用时，可能会对信号传输造成干扰，影响电路的稳定性和性能。例如，在某一高频电路中，原本设计使用的 TVS 二极管电容值为几皮法，而实际测量得到的电容值远大于这个数值，那么就需要考虑更换电容值符合要求的TVS二极管，以确保电路的正常运行。

可靠性测试：模拟实际工作条件

为了确保 TVS二极管在实际应用中能够长期可靠地工作，还需要进行可靠性测试，模拟其在各种复杂工作环境下的性能表现。

高温测试

将TVS二极管置于高温环境中，如在特定的高温箱内，设置温度为高于其正常工作温度一定范围（例如 125℃），并保持一段时间（如几小时甚至几天）。在高温环境下，监测 TVS二极管的各项性能参数，如击穿电压、漏电流、箝位电压等。高温可能会加速二极管内部材料的老化和性能退化，如果在高温测试过程中，这些性能参数发生了明显变化，超出了允许的范围，那么说明该 TVS 二极管在高温环境下的可靠性存在问题，在实际应用中，如果工作环境温度较高，可能会影响其正常工作和使用寿命。

湿度测试

把 TVS 二极管放置在高湿度环境中，例如湿度箱内，设置湿度为较高水平（如 95% RH），并维持一定时间。在湿度环境下，同样监测其各项性能参数。湿度可能会导致二极管引脚腐蚀、内部电路短路等问题。通过湿度测试，可以评估 TVS 二极管在潮湿环境中的抗腐蚀和绝缘性能。如果在湿度测试后，TVS 二极管出现性能异常，如漏电流增大、击穿电压降低等，那么在实际潮湿环境中使用时，需要采取额外的防护措施，或者选择更适合潮湿环境的 TVS 二极管。

过载测试

对TVS二极管施加超过其额定功率或电流的过载条件，模拟电路中可能出现的异常大电流或高电压冲击情况。通过过载测试，观察 TVS 二极管在承受过载时的表现，是否能够正常工作，以及过载后其性能是否发生了永久性的改变。如果 TVS二极管在过载测试后出现损坏或性能严重下降的情况，那么在实际电路设计中，需要确保其在正常工作条件下不会承受过大的过载，或者采取适当的保护措施，以防止 TVS 二极管因过载而失效。

总结

检测瞬态抑制二极管的好坏需要综合运用多种方法，从外观检查到电气特性测试，再到可靠性测试，每一个环节都对准确评估 TVS 二极管的性能至关重要。通过这些检测方法，可以确保我们使用的 TVS 二极管能够在电路中正常工作，有效地保护电路免受瞬态高电压的损害，为电子设备的稳定运行提供可靠保障。无论是在电子设备的生产制造过程中，还是在日常的维修维护工作中，掌握这些检测方法都能帮助我们及时发现 TVS 二极管的问题，采取相应的措施，避免因 TVS 二极管故障而导致的电路故障和设备损坏。
