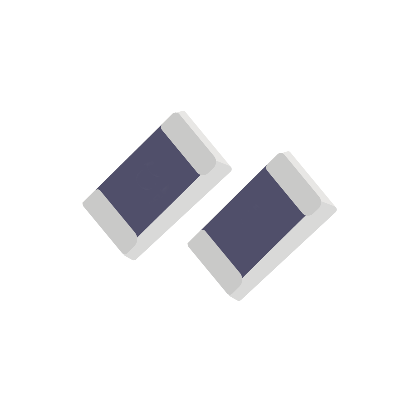

在当今这个电子设备无处不在的时代，从我们日常使用的智能手机、平板电脑，到复杂精密的工业控制设备，它们的稳定运行都离不开众多微小而关键的电子元件。贴片保险丝，便是其中默默守护电路安全的 “无名英雄”。它虽然体积小巧，却肩负着保护电路、防止设备损坏甚至避免火灾等重大事故的重任。接下来，就让我们深入了解一下贴片保险丝的奥秘。

一、贴片保险丝的工作原理

贴片保险丝的工作原理基于电流的热效应。当电流通过保险丝的熔体时，由于熔体具有一定的电阻，根据焦耳定律 Q=I²Rt（其中 Q 表示热量，I 为电流，R 是电阻，t 为时间），电流会使熔体产生热量。在正常工作状态下，电路中的电流较小，产生的热量能够及时散发到周围环境中，保险丝的温度保持在较低水平，不会发生熔断，此时它就像一根普通的导线，确保电路的畅通。然而，当电路出现过载、短路等异常情况时，电流会急剧增大，熔体在短时间内产生大量热量，当温度升高到熔体的熔点时，熔体就会熔断，从而切断电路，阻止过大的电流继续流通，保护电路中的其他元件免受损坏。

二、贴片保险丝的类型

贴片电流保险丝

按尺寸分类：常见的有 0402、0603、1206 等型号。不同的尺寸适用于不同空间要求的电路板设计。例如，0402 尺寸非常小，适用于对空间要求极为苛刻的小型电子产品，如智能手表、蓝牙耳机等；而 1206 尺寸相对较大，能承受更大的电流和功率，常用于一些对稳定性要求较高的电路中。

按性能分类：

快速熔断型：对电流变化反应迅速，当电路中出现异常大电流时，能在极短的时间内熔断，切断电路。适用于那些对瞬间过流非常敏感，且不允许有较大电流冲击的电路，如一些精密的半导体电路。

慢速熔断型（时间延迟型）：具有一定的时间延迟特性，能够承受短时间的正常电流冲击，如电机启动、变压器通电等瞬间产生的较大电流。但当电路出现持续性过载电流时，它会在一定时间后熔断，起到保护作用。常用于含有电机、变压器等感性负载的电路中。

增强熔化热能型（高抗脉冲型）：能够承受较高能量的脉冲电流冲击，不易在正常的脉冲电流下误熔断。适用于一些经常会受到脉冲电流干扰的电路，如汽车电子中的点火系统电路等。

贴片自恢复保险丝：贴片自恢复保险丝的结构较为特殊，它由经过特殊处理的聚合树脂及分布在其中的导电粒子组成。在正常工作状态下，聚合树脂紧密地将导电粒子束缚在结晶状的结构内，形成良好的导电通路，保险丝呈现低阻状态。当电路发生过载或短路，电流过大时，产生的热量使聚合树脂融化，体积迅速膨胀，导致导电粒子之间的连接被破坏，电路电阻急剧增大，从而限制电流通过，起到保护作用。当故障排除后，随着温度降低，聚合树脂重新结晶，体积收缩，导电粒子再次形成导电通路，保险丝恢复到低阻状态，无需人工更换即可继续工作。常见的贴片自恢复保险丝型号有 0603、0805、1206 等多种尺寸。

三、贴片保险丝的主要技术参数

额定电流：指保险丝在正常工作条件下，能够长时间稳定通过的最大电流值。在选择保险丝时，电路的正常工作电流应小于保险丝额定电流的一定比例（通常为 75% 左右），以确保保险丝在正常工作时不会因过热而熔断。

熔断电流：当电路中的电流达到这个值时，保险丝会在规定的时间内熔断。一般来说，为了确保可靠熔断，熔断电流应大于额定电流的 2.5 倍左右。

额定电压：保险丝能够正常工作的最大电压值。在使用时，电路的工作电压不能超过保险丝的额定电压，否则可能导致保险丝在熔断时无法有效切断电路，甚至引发安全事故。

分断能力：也称为断路容量，是指保险丝在额定电压下，能够安全切断的最大故障电流。当电路发生短路等严重故障时，短路电流可能非常大，此时就需要保险丝具有足够的分断能力，能够在瞬间切断电流，防止电路进一步损坏。

电阻：保险丝本身具有一定的电阻，虽然这个电阻值通常较小，但在一些对电阻敏感的电路中，仍需要考虑保险丝电阻对电路性能的影响。电阻过大可能会导致电路中产生额外的功耗和电压降，影响电路的正常工作。

动作时间：从电路中出现过载电流到保险丝熔断所需要的时间。不同类型的保险丝动作时间不同，快速熔断型保险丝动作时间极短，能在毫秒甚至微秒级别的时间内切断电路；而慢速熔断型保险丝动作时间相对较长，通常在几秒到几十秒之间。

四、贴片保险丝的选型要点

考虑电路正常工作电流：根据电路的正常工作电流大小，选择额定电流合适的保险丝。如前所述，一般要保证电路正常工作电流小于保险丝额定电流的 75%，以预留一定的余量，防止保险丝在正常工作时误动作。

关注脉冲、冲击电流等：对于含有电机、变压器等感性负载或经常会受到脉冲电流干扰的电路，要选择具有相应抗冲击能力的保险丝。例如，在电机启动时会产生较大的启动电流脉冲，此时就需要选择慢速熔断型或增强熔化热能型的保险丝，以避免在启动瞬间保险丝熔断。

确定过载电流情况：了解电路可能出现的过载电流大小及过载持续时间。通过示波器测试和理论计算相结合的方法，准确判断过载电流情况，以便选择能够在合适时间内切断过载电流的保险丝。同时，要确保保险丝在正常的浪涌电流情况下不会误熔断。

注意电阻影响：在一些对电阻要求较高的电路中，如高精度的信号处理电路，要考虑保险丝电阻对电路性能的影响，选择电阻值符合要求的保险丝。

考虑环境温度：环境温度对保险丝的性能有较大影响。当环境温度超过 25℃时，保险丝的额定电流需要按照温度折减曲线进行降额使用。例如，在高温环境下工作的电子设备，如汽车发动机舱内的电子电路，就需要选择能够适应高温环境的保险丝，并适当降低其额定电流的选用标准。

满足外加电压要求：确保保险丝的额定电压高于电路的工作电压，以保证在电路工作时保险丝能够正常工作，并且在熔断时能够有效切断电路。

关注产品认证：如果产品需要出口到特定地区，要确保所选保险丝符合当地的认证要求。例如，出口到北美需要有 UL 或 CSA 认证，出口到欧洲需要符合欧盟的 RoHs 指令等环保认证。

五、贴片保险丝的应用领域

消费电子领域：在智能手机、平板电脑、笔记本电脑、数码相机、MP3/MP4 播放器等各类消费电子产品中广泛应用。用于保护电池充电电路、主板电源电路、显示屏电路等，防止因过流导致的设备损坏，延长设备使用寿命。例如，手机在充电过程中，如果充电器出现故障导致输出电流过大，贴片保险丝能够及时熔断，保护手机电池和主板不受损坏。

汽车电子领域：汽车中的电子系统越来越复杂，贴片保险丝在汽车电子中发挥着重要作用。应用于汽车的发动机控制系统、车载娱乐系统、照明系统、安全气囊系统等。例如，在汽车发动机的点火系统中，由于点火瞬间会产生较大的脉冲电流，需要使用增强熔化热能型的贴片保险丝来保护电路；在车载娱乐系统中，贴片保险丝用于保护音响、导航等设备的电路安全。

工业控制领域：在工业自动化设备、仪器仪表、机器人等工业控制产品中，贴片保险丝用于保护各种电路板和电子元件，确保工业设备在复杂的工作环境下稳定运行。例如，在工厂的自动化生产线上，各种传感器、控制器的电路都需要贴片保险丝进行过流保护，以防止因电流异常导致的生产故障。

通信设备领域：在通信基站、交换机、路由器、手机信号放大器等通信设备中，贴片保险丝用于保护通信电路，保证通信的稳定性和可靠性。通信设备通常需要长时间连续运行，对电路的安全性要求极高，贴片保险丝能够及时发现并切断过流故障，避免通信中断。

贴片保险丝虽然看似微不足道，但在电子设备的安全运行中起着至关重要的作用。了解贴片保险丝的工作原理、类型、技术参数、选型要点和应用领域，对于电子工程师、电子爱好者以及相关行业从业者来说，都是非常必要的。只有正确选择和使用贴片保险丝，才能充分发挥其保护作用，确保电子设备的稳定、可靠运行。
