在探讨芯片、电路设计和各种元器件。今天，我们来聚焦一个至关重要却极易被忽视的细节——ESD二极管的封装。在很多人看来，封装无非是元器件的一层“外衣”或“外壳”，但对于ESD保护器件而言，封装远非如此简单。它直接决定了器件的防护性能、响应速度以及在PCB上的生存能力。选择合适的封装，是设计高可靠性设备的第一道关卡。

一、为何封装对ESD二极管至关重要？在深入各类封装之前，我们必须理解其重要性背后的物理原理。

1.  寄生参数的决定者：任何封装都会引入固有的寄生电感和寄生电容。对于处理纳秒级甚至皮秒级超快瞬态脉冲的ESD防护来说，这些寄生参数是“天敌”。

    寄生电感（Ls）：会延缓ESD电流的泄放速度，导致在电流完全导入地之前，有一个电压尖峰叠加在被保护线路上，可能使保护失效。电感越大，响应越慢。

    寄生电容（Cp）：会与高速数据信号形成“低通滤波器”，导致信号边沿变得平滑，产生码间干扰（ISI），从而劣化信号完整性，特别是在高速接口（如USB3.2, HDMI2.1）中尤为致命。

2.  功率处理能力的基石：ESD事件的核心是瞬间的巨大能量消散。封装提供了将芯片内部产生的热量传导到PCB焊盘和铜箔的路径。封装体积越大、热阻越低，其吸收和消散能量的能力就越强，所能承受的峰值脉冲电流（如Ipp）也就越高。

3. PCB布局的适应性：不同的应用场景对PCB空间的要求截然不同。封装的尺寸和引脚排列决定了设计的灵活性和密度。

二、主流封装类型及其应用场景**

ESD二极管的封装形式多样，各有其擅长的领域。

1. 面向传统贴片的“中坚力量”**

SOD-123、SOD-323：这类小外形二极管封装非常常见，成本低廉，占用空间小。其寄生电感相对适中（约2-5nH），适用于速率不太高（<100MHz）的普通I/O端口保护，如按键、低速串口等。但其热容量有限，承受多次ESD strike的能力较弱。

SOT-23、SOT-323：三引脚或更多引脚的封装，允许在一个封装内集成多个单向或一个双向的TVS二极管阵列。这对于保护差分对（如USB D+/D-）非常方便，能确保两个线路的保护特性高度一致。是保护USB2.0、音频接口等的经典选择。

2. 应对高速数据的“专业选手”

当信号速率进入Gbps时代，对寄生电容的要求变得极为苛刻（通常要求<0.5pF甚至<0.1pF）。

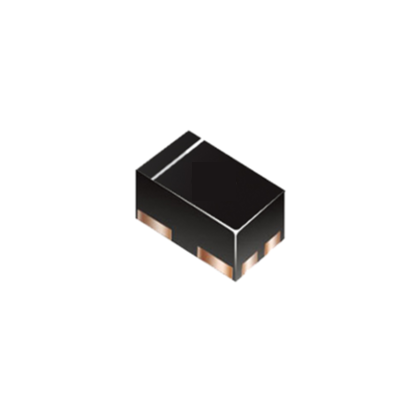

DFN（ Discrete Flat No-lead）/MLP（Micro Leadframe Package）：这是当前主流和高性能的代表。它们采用底面裸露的焊盘设计，通过多个大面积的接地焊盘直接连接PCB地平面。

优势：极大地减少了引线框架带来的寄生电感（可低至<1nH），提供了最优的射频和高速性能；同时，裸露的散热焊盘大幅降低了热阻，提高了散热能力。封装尺寸可以做得非常小（如0.6x0.3mm）。

应用：高清显示接口（HDMI, DisplayPort）、高速USB（USB3.0/3.1/4）、千兆以太网、5G射频前端等。

WCSP（Wafer Level Chip Scale Package）：这是封装技术的极致追求。它是在晶圆上直接完成封装和测试，然后切割成单颗芯片，其封装尺寸几乎与芯片本身大小一致。

优势：最小的寄生参数（电感和电容均达到极低水平）和**最小的占板面积**。

挑战：对PCB的焊接工艺（钢网开孔、焊膏量）要求极高，机械应力耐受性稍差。

应用：对空间和性能有极端要求的场景，如手机内部、可穿戴设备的超高速数据线保护。

3. 负责大功率保护的“重装铠甲”

对于电源端口（如DC jack、AC/DC输入端）的浪涌防护，需要能够承受数十乃至上百安培电流的器件。

SMC（DO-214AB）、SMA（DO-214AC）：这类封装体积较大，具有坚实的结构和强大的散热能力，其热阻极低。虽然寄生电感较大，不适用于高速信号，但其巨大的芯片面积可以处理极高的瞬态功率（峰值脉冲功率可达数千瓦），是电源线保护的绝对主力。

三、严谨的选型指南：不止看型号，更要看封装**

选择ESD二极管时，应遵循以下基于封装的决策流程：

1.  确定信号类型与速率**：

   高速数据线（>100MHz）：优先选择DFN/WCSP等低电容、低电感封装。

普通I/O、低速信号：SOT-23、SOD-323**等是经济实惠的选择。

电源线：必须选择SMC、SMA等大功率封装。

2.  评估空间约束：在手机、TWS耳机等极致紧凑的产品中，WCSP和超小尺寸DFN**是唯一可行的方案。

3. 考量工艺与成本：WCSP性能虽好，但对SMT贴装精度和PCB质量要求高，良率控制挑战大。DFN封装在性能、成本和工艺难度上取得了最佳平衡，是目前设计中的首选。传统的引线封装（SOT，SOD）贴装工艺最简单，成本最低。

4.  参考数据手册（Datasheet）：务必仔细阅读厂家提供的参数表，重点关注寄生电容（Cpp @ 1MHz）、峰值脉冲电流（Ipp） 以及手册中推荐的**PCB布局图案**。优秀的布局能进一步优化封装的性能。

ESD二极管的封装，是一门平衡**电气性能、热学特性和机械制造**的艺术。它绝不是无关紧要的外壳，而是与芯片本身共同构成了一个完整的保护系统。作为一名严谨的设计者，我们必须摒弃“只要功能对，封装随便选”的固有思维，真正理解不同封装背后的物理特性，才能为我们的电子产品穿上那件真正合身且坚固的“隐形铠甲”，在瞬息万变的电磁环境中稳如磐石。
