TVS 管（瞬态电压抑制二极管）作为一种高效的过压保护器件，在电子电路中应用广泛。准确测量其性能参数对电路设计与故障排查至关重要。以下为使用万用表测量 TVS 管的专业方法，操作时需严格遵循规范，确保测量精度与安全性。

一、测量前的准备工作

工具选择

选用数字万用表（推荐分辨率≥0.1V，具备二极管档、电阻档及电压档），避免指针式万用表因精度不足导致误差。

准备绝缘手套、防静电手环及测试表笔（探针需尖锐，确保与引脚良好接触）。

器件预处理

用无水乙醇清洁 TVS 管引脚，去除氧化层及污渍，防止接触不良。

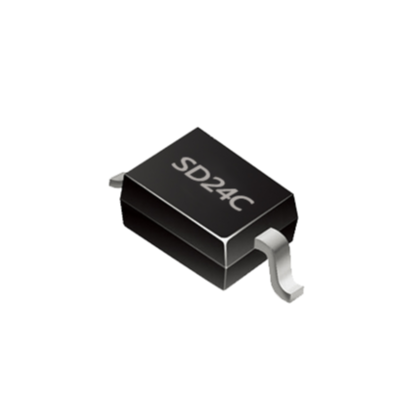

若为贴片 TVS 管，需焊接测试引线（建议使用 0.5mm 以下漆包线），避免测量时引脚受力损坏。

安全检查

确认万用表电池电量充足（低电量可能导致测量偏差）。

检查表笔绝缘层是否完好，避免短路风险。

二、基础参数测量步骤

引脚区分与极性判断

将万用表调至二极管档（DIODE），红表笔接 TVS 管一端，黑表笔接另一端，记录读数。

交换表笔再次测量，正向导通时读数约为 0.5-0.7V（硅管特性），反向截止时显示 “OL”（溢出）。

反向截止状态下，黑表笔所接为阳极（A），红表笔所接为阴极（K），与普通二极管极性判断一致。

反向击穿电压（VBR）初步检测

选用可调直流电源（输出范围需覆盖 TVS 管标称 VBR），串联 1kΩ 限流电阻后连接 TVS 管（电源正极接阴极，负极接阳极）。

缓慢调节电源电压，当万用表（电压档并联于 TVS 管两端）读数急剧下降时，记录此时电压值，即为近似击穿电压（精度 ±5%）。

注意：单次测量时间≤3 秒，防止器件过热损坏。

漏电流（IR）估算

在反向击穿电压测试基础上，将电源电压调至标称 VBR 的 80%。

切换万用表至微安档（μA） 串联于电路中，读数即为近似漏电流。

合格标准：常温下（25℃）IR≤1μA（具体以器件 datasheet 为准）。

三、特殊类型 TVS 管测量要点

双向 TVS 管

双向 TVS 管无明确正负极性，二极管档测量时，正反方向均显示 “OL”。

击穿电压测量需分别测试两个方向，确保正向与反向 VBR 差值≤10%。

大功率 TVS管

测量大功率器件（功率≥500W）时，需外接散热片（热阻≤5℃/W）。

击穿电压测试建议采用脉冲电源（脉宽 10μs），避免持续大电流导致性能衰减。

四、误差分析与注意事项

误差来源

万用表内阻影响：测量高电压时，需选用内阻≥10MΩ 的万用表，减少分流误差。

环境温度：TVS管 VBR 具有负温度系数（约 - 0.05%/℃），需在 25℃±2℃环境下校准。

安全规范

测量电压超过 30V 时，需单手操作表笔，防止触电。

禁止在带电电路中插拔 TVS 管，避免浪涌冲击损坏器件。

通过以上步骤，可有效检测 TVS 管的关键参数。实际应用中，建议结合示波器（观察击穿响应时间）和专用半导体测试仪，实现更全面的性能评估。测量完成后，需将器件置于防静电包装中，避免静电击穿。
