TVS（Transient Voltage Suppressor）二极管，即瞬态抑制二极管，是一种高效的电路保护器件，能在极短时间内响应并抑制瞬态过电压，保护电路中的精密元件。在电子设备的生产、维修和质量检测中，准确测量TVS二极管的各项参数，判断其性能好坏至关重要。下面将详细介绍TVS二极管的测量方法。

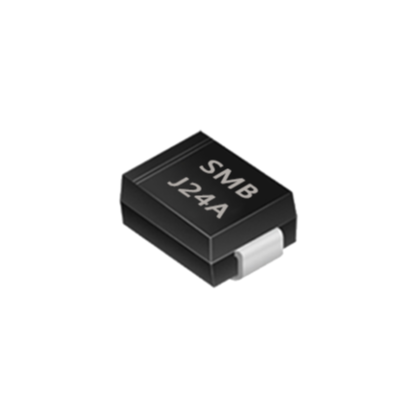

外观检查

在对TVS二极管进行电气性能测量前，首先要进行外观检查。仔细观察TVS二极管的封装是否完好，管体表面有无裂纹、破损、烧焦痕迹或变色等异常情况。若存在这些问题，很可能表明二极管已遭受过过高电压或电流冲击，内部结构受损，即使电气测试暂时通过，在实际使用中也可能出现故障，无法正常发挥保护作用 。同时，检查引脚是否有氧化、变形或断裂，氧化的引脚会增加接触电阻，影响焊接质量和电气连接稳定性；变形或断裂的引脚则直接导致二极管无法正常安装和工作。

极性判断

TVS二极管分为单向和双向两种类型。单向TVS二极管有明确的正负极性，仅能对一个方向的过电压进行保护；双向TVS二极管可同时对正、负两个方向的过电压起保护作用，在电路中无需区分正负极性。准确判断TVS二极管的极性，是正确进行后续测量和应用的基础。对于有标识的TVS二极管，可依据管体上的标记来确定极性，如常见的色环、符号等。若没有明显标识，则可使用万用表的二极管档来判别。将万用表置于二极管测试档，红表笔接二极管的一端，黑表笔接另一端，若万用表显示一定的电压值（通常为零点几伏），此时红表笔所接为正极，黑表笔所接为负极；若显示溢出（OL），则需交换表笔再次测量，直至出现正常读数。对于双向TVS二极管，无论表笔如何连接，万用表显示的结果应基本相同，均为溢出或接近溢出状态。

正反向电阻测量

正反向电阻测量是初步判断TVS二极管好坏的简单且有效方法。使用万用表的电阻档，通常选择R×1k档。对于单向TVS二极管，正向测量时（红表笔接负极，黑表笔接正极），正常情况下电阻值应较小，一般在几千欧姆左右；反向测量时（红表笔接正极，黑表笔接负极），电阻值应接近无穷大。若正向电阻过大，可能表明二极管内部存在开路或接触不良问题；若反向电阻过小，则可能意味着二极管已被击穿短路。对于双向TVS二极管，由于其正反向特性相同，无论表笔如何连接，测量得到的电阻值都应接近无穷大。若测量结果不符合上述规律，说明TVS二极管性能不良或已损坏。但需注意，电阻测量只能作为初步判断，不能完全确定二极管在实际工作中的性能，因为TVS二极管在正常工作时并非处于简单的导通或截止状态，而是在瞬态过电压到来时才发挥作用。

 击穿电压测试

击穿电压是TVS二极管的关键参数，指二极管从截止状态转变为导通状态的临界电压值。击穿电压测试需使用专门的测试设备，如直流稳压电源、数字万用表和限流电阻等。将TVS二极管与限流电阻串联后，接到直流稳压电源的输出端，数字万用表并联在TVS二极管两端，用于测量其两端电压。逐渐缓慢增大直流稳压电源的输出电压，同时密切观察数字万用表的读数。当电压升高到某一值时，TVS二极管突然导通，数字万用表显示的电压值即为其击穿电压。将测得的击穿电压值与产品规格书中的标称值进行对比，一般允许有一定的误差范围（通常为±10%）。若测试结果与标称值偏差过大，超出误差范围，说明该TVS二极管的击穿电压不符合要求，可能无法在实际电路中正常发挥保护作用，需谨慎使用或予以更换。

箝位电压测试

箝位电压是指TVS二极管导通后，将电路中的电压限制在一定范围内的电压值，该值直接影响TVS二极管对电路的保护效果。箝位电压测试较为复杂，需要使用脉冲发生器、示波器和负载电阻等设备。将脉冲发生器输出的脉冲信号作为瞬态过电压源，通过限流电阻加到TVS二极管与负载电阻的串联电路上，示波器的探头连接在TVS二极管两端，用于监测其两端电压变化。调节脉冲发生器，使其输出符合TVS二极管测试要求的脉冲信号（如脉冲宽度、幅值等）。当脉冲信号到来时，TVS二极管导通，示波器上显示的电压波形中，稳定后的最高电压值即为箝位电压。同样，将测得的箝位电压值与产品规格书中的数值进行比较，判断其是否在正常范围内。若箝位电压过高，超过了被保护电路所能承受的电压范围，TVS二极管将无法有效保护电路中的元件，可能导致元件损坏。

 漏电流测试

漏电流是指TVS二极管在反向偏置且未达到击穿电压时，流过二极管的微小电流。理想情况下，漏电流应非常小，否则会增加电路的功耗，影响电路正常工作，甚至可能导致TVS二极管提前失效。漏电流测试需使用高精度的直流电源和微安表。将TVS二极管反向接入直流电源回路中，微安表串联在电路中，用于测量漏电流。逐渐升高直流电源的输出电压，使其接近但不超过TVS二极管的击穿电压，此时微安表显示的电流值即为漏电流。将测量得到的漏电流值与产品规格书中的标准值进行对比，若漏电流明显超出标准值，说明TVS二极管的质量存在问题，可能已发生局部损伤或老化，应避免在对漏电流要求较高的电路中使用。

通过外观检查、极性判断、正反向电阻测量、击穿电压测试、箝位电压测试和漏电流测试等一系列方法，可以较为全面、准确地测量TVS二极管的各项参数，评估其性能好坏。在实际操作中，应严格按照测试步骤进行，并根据测试结果结合产品规格书，综合判断TVS二极管是否符合使用要求，以确保其在电路中能够可靠地发挥保护作用，保障电子设备的稳定运行。
