在USB、Type-C、快充接口硬件设计中，绝大多数静电、浪涌失效问题，都源于VBUS电源线与数据线混用防护器件、统一拓扑设计的误区。很多工程师直接使用单颗ESD阵列覆盖所有引脚，看似简化设计，却频繁出现两种极端问题：一是高速数据线结电容过高，导致眼图塌陷、传输误码、USB3.0/4.0高速协议不通过；二是VBUS电源端防护能力不足，无法承受热插拔浪涌、电压尖峰，造成后端芯片、电源模块烧毁。

实际上，VBUS电源轨与D+/D-、CC、SBU等数据线的电气特性、干扰类型、防护需求完全不同，必须采用分开防护、ESD+TVS各司其职的组合方案。本文结合硬件设计实战经验，详解差异化防护逻辑、器件选型标准、电路拓扑搭配及PCB布局要点，彻底解决接口防护与信号完整性冲突问题。

一、先理清核心差异：为什么必须分开防护？

很多设计翻车的根源，是忽略了电源线和数据线的防护核心诉求，二者的工况、干扰源、器件参数要求天差地别，无法通用一套防护方案。

1. VBUS电源线防护特点

VBUS作为供电总线，尤其是USB PD快充场景，电压范围可达5V–24V，支持大电流传输，核心威胁并非微小静电，而是大能量浪涌、热插拔冲击、电压过冲。这类干扰能量大、持续时间长，普通ESD二极管功率容量小、耐冲击能力弱，瞬间就会被击穿烧毁，无法实现有效防护。因此VBUS防护的核心需求是：大功率、低钳位电压、高瞬态功耗、耐受大电流冲击。

2. 高速数据线防护特点

D+/D-、CC、SBU等信号线，工作电压低、传输速率高（USB3.2、HDMI、高速差分线可达Gbps级别），核心威胁是高频静电干扰、信号耦合噪声。这类线路最怕的不是大能量浪涌，而是防护器件引入的结电容、寄生参数。如果使用大功率TVS管防护数据线，过高的结电容会严重衰减高速信号，导致信号失真、传输丢包、协议握手失败。因此数据线防护的核心需求是：超低结电容、极低寄生参数、快速静电泄放。

二、核心搭配逻辑：TVS守电源，ESD护信号

基于二者的差异化需求，行业通用成熟方案为：VBUS电源端专用功率型TVS管，数据线专用超低电容ESD二极管，分工明确、互补防护，兼顾抗干扰能力与信号完整性。

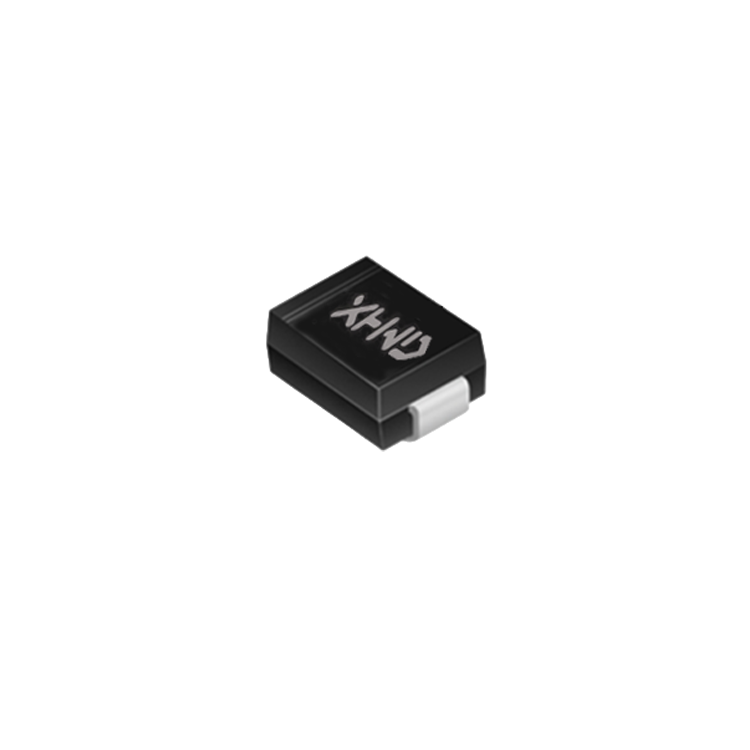

1. VBUS端：专用TVS管，主打大功率浪涌防护

VBUS线路放弃通用ESD管，单独搭配单向大功率TVS二极管，针对性吸收热插拔浪涌、电源尖峰、雷击感应干扰，适配快充宽电压工况。

关键选型参数（必看）

- 反向截止电压VRWM：必须高于系统最大工作电压，预留20%以上余量。常规5V USB选5.5V TVS，USB PD 20V快充选24V规格，避免正常工作时器件漏电、误导通。

- 峰值脉冲功率Pppm：优先选择400W及以上规格，工业、车载场景建议600W，可承受8/20μs标准浪涌冲击，适配频繁热插拔工况。

- 钳位电压Vc：越低防护效果越好，需低于后端芯片、DC-DC模块的最大耐压值，避免高压击穿负载。

- 漏电流Ir：越小越好，避免待机功耗过高，影响设备低功耗指标。

拓扑搭配技巧：TVS管并联在VBUS与GND之间，前端可串联磁珠或限流电阻，配合保险丝、OVP过压保护芯片形成多级防护，先限流、再泄放、后保护，彻底阻断电源端高压浪涌。

2. 数据线端：超低电容ESD，主打静电防护+信号无损

高速数据线无需大功率防护，核心是极致低电容、快速静电泄放，选用专用双向超低电容ESD二极管，杜绝信号衰减与畸变。

关键选型参数（必看）

- 结电容Cj：核心指标！USB2.0、低速控制线需Cj＜1pF；USB3.0及以上、高速差分线必须选用Cj＜0.3pF的超低压电容ESD，保证眼图达标。

- 双向导通：数据线无正负极，必须选用双向ESD，适配正负静电冲击，避免单向器件反向失效。

- 响应速度：纳秒级响应，快速泄放IEC 61000-4-2标准8kV/15kV接触静电、空气静电。

- 极低漏电流：避免微弱漏电导致信号基线偏移、握手异常。

拓扑搭配技巧：单路信号线对应单颗小型ESD管，或选用多通道ESD阵列，就近并联在信号引脚与地之间，不串联额外器件，最大程度保留信号完整性。

三、完整组合防护电路拓扑（可直接复用）

以主流Type-C接口为例，分享量产成熟的ESD+TVS分级防护方案，兼顾可靠性与兼容性：

1. VBUS电源防护链路

Type-C连接器VBUS引脚 → 保险丝/限流磁珠 → 专用大功率TVS管（并联GND） → 滤波电容 → 后端DC-DC电路。

该链路中，TVS作为电源端第一道高压防护屏障，吸收绝大部分浪涌能量，解决热插拔、电源抖动、外接高压误接导致的损坏问题。针对USB PD 240W EPR高压快充场景，需选用高压低漏电专用TVS，避免高温工况下器件自发热失效。

2. 信号引脚防护链路

Type-C高速差分线、CC、SBU引脚 → 超低电容双向ESD二极管（并联GND） → 共模电感/磁珠 → 主控芯片引脚。

ESD仅负责泄放静电干扰，不影响高速信号传输；后端共模器件辅助抑制电磁干扰，兼顾EMC与信号完整性，完美通过静电、辐射、传导测试。

四、PCB布局黄金规则（决定防护成败）

器件选对仅成功一半，布局错误会直接导致防护失效、EMC测试不通过，核心要点如下：

1. 器件就近放置：TVS、ESD必须紧贴接口连接器引脚，缩短高压、静电入侵路径，避免静电在走线中耦合干扰其他线路。

2. 接地短粗直：防护器件GND引脚走线尽量短、粗、直，减少寄生电感，保证静电、浪涌能量快速泄放至地，杜绝回流干扰。

3. 电源信号分区：VBUS电源防护区域与信号防护区域物理分区，电源大电流走线不跨信号区域，避免电源噪声串扰高速信号。

4. 禁止串联冗余器件：高速数据线严禁串联电阻、磁珠等冗余器件，仅保留低容ESD，避免叠加损耗导致信号失真。

五、常见设计误区与避坑指南

误区1：全线通用一颗ESD阵列

很多工程师为简化BOM，用通用ESD阵列同时防护VBUS和数据线。通用ESD功率不足，无法承受VBUS浪涌冲击，极易烧毁；同时阵列结电容偏高，会直接导致高速接口传输失败，是性价比最低的设计方案。

误区2：数据线使用TVS管防护

TVS管结电容普遍偏高，寄生参数大，用于高速数据线会直接恶化眼图，造成USB3.0、HDMI等高速接口降速、断连，信号完整性完全不达标。

误区3：忽略VBUS高温、高压余量

快充设备VBUS电压动态范围大，且设备工作时温度升高，器件耐压、功率会衰减。选型时未预留余量，会导致高温工况下TVS误导通、漏电超标，引发设备死机、重启。

误区4：防护器件远离接口放置

器件远离接口时，静电、浪涌会先侵入后端电路，防护器件形同虚设，完全无法起到保护作用，是量产返修的高频问题。

方案总结

USB/Type-C接口防护的核心精髓，是电源、信号差异化防护，ESD与TVS各司其职、组合互补。VBUS电源端依托大功率TVS管抵御大能量浪涌、热插拔冲击，解决硬件烧毁问题；数据线依托超低电容ESD二极管泄放静电，保障高速信号无损传输。

这套分开防护的组合方案，既解决了单一防护器件“顾防护失信号、顾信号失防护”的痛点，又能大幅提升产品EMC通过率、降低量产返修率，是消费电子、工业设备、车载电子产品接口防护的标准化最优方案。
