在便携式IoT设备、小型智能家居、手持检测仪器、锂电池驱动小家电等轻量化电子产品中，电池过压保护是不可或缺的基础设计。锂电池过充、高压浪涌、充电器异常输出等问题，极易造成电池鼓包、寿命衰减，严重时还会引发短路、起火等安全隐患。市面上成熟的电池保护IC、专用电压检测芯片精度高、功能全，但对于低成本、小体积、低功耗、极简电路的轻量化设备而言，存在成本偏高、占用PCB空间大、资源冗余的问题。

这里是讲解一种基于稳压二极管（齐纳二极管）的极简电池过压检测电路，无需专用芯片、外围器件极少、成本极低，非常适合单节锂电池供电的中小型设备，可实现电池过压实时检测、阈值精准判定，搭配主控MCU即可完成过压预警与断电保护，完美适配低成本量产场景。

一、方案适用场景与设计优势

1. 适用场景

本电路针对单节3.7V锂电池（满电4.2V）设计，可灵活适配各类低压锂电池供电设备，包括无线传感设备、便携蓝牙设备、小型遥控器具、低功耗IoT终端、家用小型智能配件等。仅用于电池电压过压检测，不负责充电管理，主打极简辅助保护功能，可作为硬件兜底保护电路，弥补软件电压检测的滞后性风险。

2. 核心设计优势

- 极致低成本：核心器件仅稳压二极管+限流电阻，单路检测电路成本不足0.1元，远低于专用检测IC、保护芯片方案，大批量量产性价比极高；

- 极简小体积：全部采用贴片微型器件（SOD-123、0402封装），占用PCB面积极小，适配小型化、超薄型设备设计；

- 低功耗待机：静态待机电流微安级，不会额外消耗锂电池电量，不影响设备续航；

- 高可靠性：纯硬件电路，无程序死机、延时响应问题，实时监测电池电压，可作为软件检测的硬件兜底防护。

二、电路工作原理与核心逻辑

稳压二极管的核心特性是反向击穿稳压、正向导通整流，当反向电压低于稳压值时，二极管处于截止状态，漏电流极小；当反向电压达到并超过额定稳压值时，二极管反向击穿导通，两端电压稳定在标称稳压值，利用这一特性即可精准判定电池过压阈值。

1. 整体电路架构

整套电路由锂电池输入、限流电阻、稳压二极管、检测输出端四部分组成：电池电压经限流电阻接入稳压二极管负极，二极管正极接地，电阻与稳压管串联分压，电阻与稳压管的连接中点作为电压检测信号输出端，直接接入MCU通用IO口。

2. 工作状态解析

- 正常电压状态（电池≤4.2V）：单节锂电池标准满电电压为4.2V，我们选用稳压值4.2V的齐纳二极管。此时电池电压未达到稳压管击穿阈值，稳压管截止，电路无导通电流，检测输出端为高电平（上拉状态），MCU判定电池电压正常，设备正常工作。

- 过压异常状态（电池＞4.2V）：当充电器故障、电压浪涌导致电池电压超过4.2V时，稳压二极管反向击穿导通，检测点电压被钳位在4.2V，电路形成回路产生导通电流，检测输出端电平被拉低，MCU检测到电平跳变后，即刻判定电池过压，触发过压保护机制。

通过高低电平的精准跳变，实现数字式过压阈值触发，无需复杂AD采样运算，降低MCU资源占用，检测逻辑简单且响应速度极快。

三、关键器件选型与参数计算（核心重点）

电路稳定性、检测精度完全取决于稳压二极管与限流电阻的选型，参数匹配失误会导致检测失效、器件发热烧毁、阈值偏移等问题，是设计的核心环节。

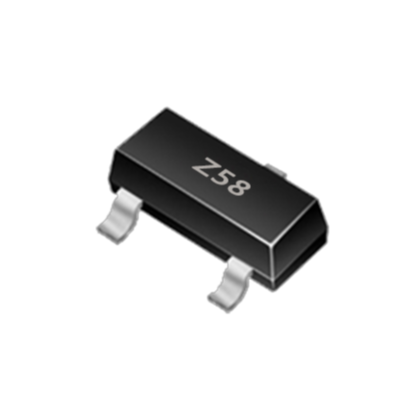

1. 稳压二极管选型

- 稳压值选型：单节锂电池过压保护阈值为4.2V，优先选用4.2V精密稳压二极管（如BZT52C4V2），精度选择±1%精密款，避免普通±5%精度器件导致的阈值偏差，防止欠触发或误触发。

- 功率选型：选用0.5W贴片稳压管即可满足需求，小电流检测场景下功耗极低，完全适配便携式设备，无需选用大功率器件，节省体积与成本。

- 封装选型：优先SOD-123贴片封装，体积小巧、焊接稳定性高，适配批量SMT生产。

2. 限流电阻精准计算

限流电阻是保护稳压管的核心，阻值过大将导致稳压管无法正常击穿导通，检测灵敏度不足；阻值过小会导致稳压管过流发热、长期老化失效。

结合0.5W 4.2V稳压管参数，其最小击穿电流Izmin≈1mA，最大工作电流Izmax≈100mA。考虑锂电池极限过压工况（最大瞬时过压5V），经公式核算：最佳限流电阻取值1kΩ~2kΩ，常规选型1.5kΩ 0805/0402贴片电阻即可。

该阻值可保证过压时稳压管可靠击穿导通，同时将工作电流控制在安全区间，静态待机电流仅微安级，几乎不消耗电池电量，完美适配低功耗设备需求。

四、完整电路设计与MCU联动逻辑

1. 电路接线逻辑

锂电池正极串联1.5kΩ限流电阻，电阻另一端连接4.2V稳压二极管负极与MCU检测IO口；稳压二极管正极直接接系统地GND。为提升抗干扰能力，可在检测端并联104滤波电容，抑制电压纹波导致的误触发。

2. 软件联动保护逻辑

硬件电路负责实时电压检测，MCU负责逻辑判断与保护执行，具体流程如下：

1. 设备运行时，MCU实时轮询检测IO口电平状态；

2. IO口持续高电平：电池电压正常，设备正常充放电工作；

3. IO口检测到持续低电平（延时10ms防抖，避免干扰误判）：判定电池过压；

4. 触发保护动作：关闭充电使能、切断负载输出、上报过压故障代码、指示灯报警，杜绝高压损坏电池与设备。

五、实测调试常见问题与解决方案

该电路结构简单，但调试过程中易出现灵敏度不足、误触发、无响应等问题，整理高频故障与整改方案：

- 问题1：电池轻微过压不触发检测：多为限流电阻阻值过大或稳压管精度过低导致。解决方案：更换±1%精密4.2V稳压管，微调限流电阻至1.2kΩ，提升导通灵敏度。

- 问题2：正常满电4.2V频繁误触发：稳压管参数漂移、存在电压纹波干扰。解决方案：增加104滤波电容，开启软件防抖延时，更换高一致性稳压管。

- 问题3：稳压管轻微发热：限流电阻阻值偏小，静态电流偏大。解决方案：上调电阻至1.8kΩ，降低静态工作电流，降低器件功耗。

六、方案优缺点与适用边界说明

1. 核心优点

器件极简、成本低廉、超低功耗、响应速度快、纯硬件实时监测，可弥补MCU AD采样检测的延时缺陷，适合大批量、低成本轻量化锂电池设备量产，作为二级兜底保护电路性价比拉满。

2. 适用局限

仅支持单一固定阈值过压检测，无法实现电压梯度监测、过压数值量化，不适合大功率锂电池设备、多串锂电池组、高精度电压监测场景，仅作为辅助保护手段，不可替代专用电池保护芯片的完整保护功能。

基于稳压二极管的锂电池过压检测电路，是低成本低功耗设备的最优极简保护方案。通过合理选型4.2V精密稳压管与匹配限流电阻，无需复杂电路和昂贵芯片，即可实现精准的电池过压硬件检测，搭配MCU即可完成完整的过压保护逻辑。该方案大幅降低设备硬件成本与PCB面积，兼顾可靠性与实用性，广泛适配单节锂电池驱动的IoT、便携设备、小型智能硬件，是工程师轻量化电路设计中极具性价比的经典设计。
