基本结构与特性

ESD二极管，即静电放电二极管，是一种专门用于保护电子设备免受 ESD危害的半导体器件。其基本结构与普通二极管类似，由 P 型半导体和 N 型半导体组成 PN结。但ESD二极管在设计和制造上有其独特之处，以满足快速响应和高能量吸收的要求。它具有极低的电容值，这一特性至关重要，因为在高频电路中，普通二极管的电容可能会对信号传输产生干扰，而 ESD 二极管的低电容特性可确保其在正常工作时对电路信号的影响微乎其微，保证电路的正常运行。

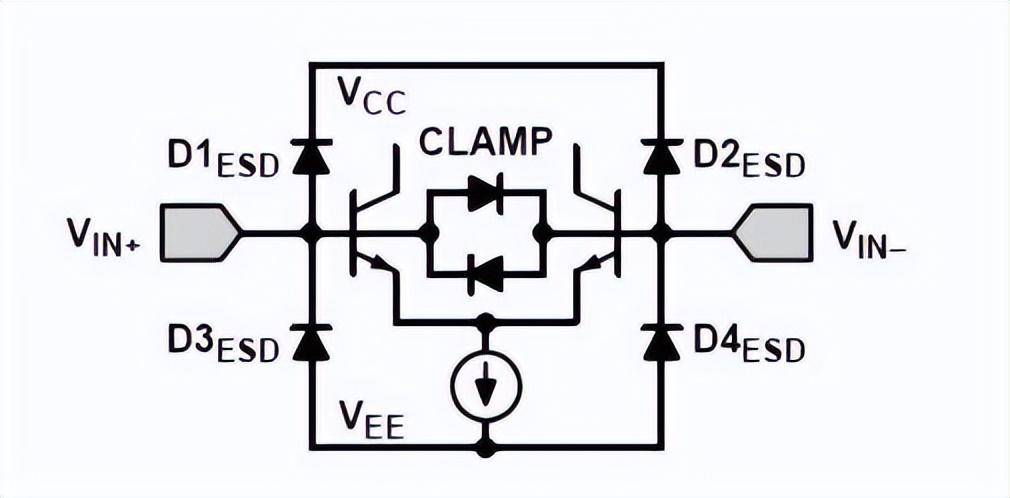

工作原理剖析

正常工作状态：在电路正常工作时，ESD 二极管处于反向截止状态，相当于一个高阻值的电阻。此时，二极管两端仅有极微弱的反向漏电流（\(I_R\)）通过，其大小通常在微安（\(\mu A\)）级甚至更低。这是因为二极管的反向击穿电压（\(V_{BR}\)）设计得高于电路的正常工作电压，所以它不会导通，对电路的正常电流和信号传输没有任何影响，电路可以稳定地按照设计功能运行。

ESD 事件发生时：当 ESD 事件发生，瞬间产生的高电压浪涌进入电路时，情况发生了急剧变化。一旦浪涌电压超过了 ESD 二极管的反向击穿电压\(V_{BR}\)，二极管就会迅速从截止状态转变为导通状态。这个转变过程非常迅速，几乎是瞬间完成的，响应时间可在皮秒（\(ps\)）到纳秒（\(ns\)）量级。此时，二极管呈现出极低的阻抗，为 ESD 电流提供了一条低电阻的导通路径，使其能够迅速流向大地或电路的接地端。通过这种方式，ESD 二极管有效地将过高的电压限制在一个安全的水平，即钳位电压（\(V_C\)）。钳位电压通常略高于反向击穿电压，但远低于被保护电子元件所能承受的损坏电压阈值，从而保护了后端的敏感电子元件免受过电压和过电流的冲击。

工作过程示例：以一个连接到 USB 接口的电子设备为例，USB 接口是 ESD 事件容易发生的部位。当一个带有静电的人体接触到 USB 接口时，静电电荷会瞬间通过接口进入设备电路。如果该电路中没有 ESD 二极管保护，这股强大的静电电流可能会直接损坏接口芯片或其他与之相连的敏感元件。但如果在 USB 接口的信号线与地之间连接了合适的 ESD 二极管，当静电电压超过 ESD 二极管的反向击穿电压时，二极管立即导通，将静电电流快速引导到地，同时将接口处的电压钳位在安全值，使后端的芯片和电路得以避免损坏，确保了设备的正常运行。

不同类型 ESD二极管的工作特点

单向ESD二极管：单向 ESD二极管的工作特性具有明显的方向性。在正常工作时，它在一个方向上呈现高阻态，如同开路。当 ESD 浪涌电压以特定方向（与二极管的正向导通方向相反）超过其反向击穿电压时，二极管进入雪崩击穿状态，迅速导通，将电流导向地，起到保护作用。而在相反方向上，当电压超过其正向导通电压时，二极管会像普通二极管一样正向导通，但通常在 ESD 防护应用中，这种正向导通情况并不用于 ESD 防护，而是需要避免的，因为可能会对电路正常工作产生影响。单向 ESD二极管常用于那些电路中信号或电压具有明确单向性的场合，例如电源输入线路，在这些地方，单向 ESD 二极管能够有效地防护来自特定方向的 ESD 冲击，同时不会对正常的单向电流流动造成干扰。

双向ESD二极管：双向 ESD二极管则能够在两个方向上对 ESD 事件提供保护。其内部结构相当于两个单向 ESD 二极管背靠背连接。在正常工作时，无论电压极性如何，双向 ESD 二极管都处于高阻态。当 ESD 浪涌电压从任何一个方向超过其击穿电压时，相应方向的二极管会导通，将电流泄放到地，实现对电路的保护。双向 ESD 二极管适用于那些信号或电压可能在正负两个方向上出现 ESD 冲击的电路，如 USB、HDMI 等接口电路，这些接口可能会面临来自不同方向的静电干扰，双向 ESD二极管能够全方位地提供保护，确保接口和与之相连的电路安全。

ESD二极管在电子设备的 ESD 防护中起着关键作用，其独特的工作原理使其能够在瞬间将 ESD 产生的高电压和大电流进行有效处理，保护电子设备的核心元件和电路不受损害。了解 ESD 二极管的工作原理，对于电子工程师在电路设计中合理选择和应用 ESD二极管，提高电子产品的抗 ESD 能力具有重要意义，是保障电子设备稳定可靠运行的重要基础。
