在电子电路的复杂网络中，各类电子元件协同工作，确保设备的稳定运行。然而，电路中不可避免地会出现各种瞬态过电压现象，如雷电感应、静电放电、电气设备的开关操作等，这些过电压可能瞬间达到极高的幅值，对电路中的敏感元件构成严重威胁。双向 TVS 管，作为一种高效的过电压保护器件，在维护电路安全方面发挥着至关重要的作用。

一、双向 TVS 管的工作原理

双向 TVS 管本质上是一种基于半导体工艺制成的特殊二极管，其内部结构可等效为两个单向 TVS 管背靠背连接。这种独特的结构赋予了双向 TVS 管双向保护的能力，即无论瞬态过电压是正向还是反向，它都能迅速响应并发挥保护作用。

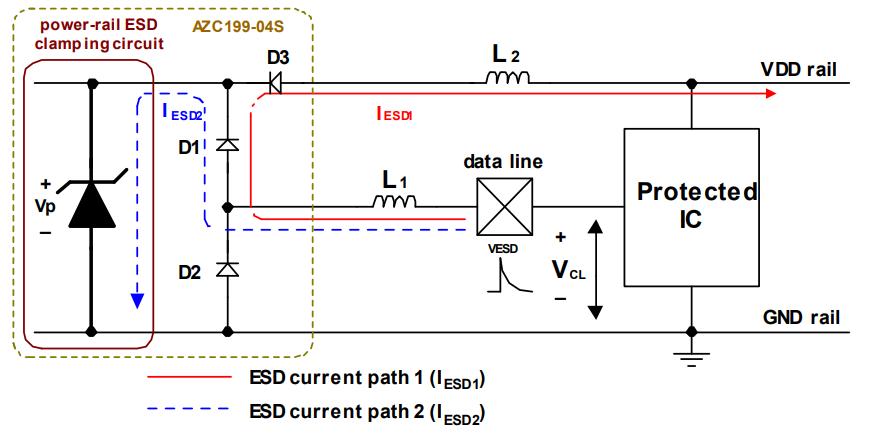

当电路正常工作时，双向 TVS 管处于高阻态，如同开路一般，对电路的正常信号传输和电源供电几乎没有影响，其两端的漏电流极小，可忽略不计。但一旦电路中出现瞬态过电压，且电压幅值超过双向 TVS 管的击穿电压时，它会在极短的时间内（通常为纳秒甚至皮秒级）进入雪崩击穿状态。此时，双向 TVS 管的内阻急剧降低，形成一个低阻通路，将过电压产生的大电流迅速引导至地，从而将电路中的电压钳制在一个安全的水平，避免过高的电压对其他电路元件造成损害。当瞬态过电压消失后，双向 TVS 管又能迅速恢复到高阻态，不影响电路的后续正常工作。

例如，在交流电路中，电压存在正负两个方向的变化。当正半周出现过电压时，双向 TVS 管的其中一个单向 TVS 管导通，对过电压进行抑制；而在负半周出现过电压时，另一个单向 TVS 管则发挥作用，同样将过电压钳制在安全范围内。这种双向保护机制使得双向 TVS 管特别适用于交流电路以及可能出现双向过电压的直流电路。

二、双向 TVS 管的特性参数

1. 击穿电压（VBR）

击穿电压是双向 TVS 管的一个关键参数，它是指双向 TVS 管开始进入雪崩击穿状态时所对应的电压值。双向 TVS 管的正反两个方向都有各自的击穿电压，且这两个击穿电压值通常具有一定的对称性，一般满足 0.9≤V (BR)(正)/V (BR)(反)≤1.1 的关系。在实际应用中，选择双向 TVS 管时，其击穿电压必须高于电路的正常工作电压，同时要考虑电路中可能出现的电压波动和瞬态尖峰，预留适当的裕量，以确保 TVS 管在正常工作时不会误触发，而在过电压出现时能及时响应。

2. 钳位电压（VCL）

钳位电压是指当双向 TVS 管导通后，在特定波形的峰值脉冲电流冲击下，其两端所能达到的最大限制电压。当 TVS 管进入雪崩击穿状态并导通大电流后，其两端电压会迅速上升至钳位电压，并在此电压水平上保持相对稳定，从而将电路中的过电压限制在这个安全值以下。钳位电压的大小直接关系到双向 TVS 管对电路的保护效果，在选择双向 TVS 管时，必须确保其钳位电压低于被保护电路中敏感元件的最大耐受电压，以有效保护电路元件免受过高电压的损害。

3. 峰值脉冲电流（IPP）

峰值脉冲电流是指双向 TVS 管在规定的脉冲条件下，能够允许通过的最大脉冲峰值电流。这个参数反映了双向 TVS 管承受瞬态过电流的能力，IPP 越大，说明 TVS 管能够承受的瞬态能量越大，在面对强大的瞬态过电压冲击时，其保护能力也就越强。在实际应用中，需要根据电路中可能出现的最大瞬态浪涌电流来选择合适 IPP 值的双向 TVS 管，以确保其能够有效地应对过电压事件。

4. 响应时间

双向 TVS 管的响应时间极短，通常在皮秒到纳秒量级。这意味着当电路中出现瞬态过电压时，它能够在极短的时间内感知并做出响应，迅速进入击穿导通状态，对过电压进行抑制。这种快速的响应特性使得双向 TVS 管能够及时有效地保护电路中的敏感元件，避免因过电压持续时间过长而造成损坏。

三、双向 TVS 管的应用场景

1. 交流电源电路保护

在各类电子设备的交流电源输入端，由于电网电压的不稳定以及雷电感应等因素，容易出现瞬态过电压。双向 TVS 管可直接并联在交流电源的进线两端，当出现过电压时，它能迅速将过电压钳制在安全范围内，保护电源电路中的变压器、整流桥、滤波电容等元件不受损坏，确保电源系统的稳定运行，为后端电路提供可靠的电源供应。例如，在电脑的电源适配器、家用电器的电源板等设备中，双向 TVS 管都被广泛应用于交流电源的过电压保护。

2. 通信接口保护

随着电子设备之间通信连接的日益频繁，通信接口面临着来自外界的各种干扰和过电压风险，如插拔操作时产生的静电放电、雷击感应过电压等。双向 TVS 管可用于保护 RS - 232、RS - 485、USB、以太网等各类通信接口。将双向 TVS 管并联在通信接口的信号线上，当接口处出现瞬态过电压时，TVS管迅速导通，将过电流泄放掉，防止过电压损坏接口芯片，保证通信的稳定和可靠。在手机、平板电脑、路由器等具有多种通信接口的设备中，双向 TVS 管是保障通信接口安全的重要元件之一。

3. 汽车电子系统

汽车电子系统中存在大量的电气设备和复杂的电路连接，在汽车运行过程中，由于发动机点火、电机启停、车载设备的开关操作等，会产生各种瞬态过电压和电磁干扰。双向 TVS 管可用于保护汽车电子系统中的各种电路，如车载电脑、传感器、车灯控制电路等。它能够有效地抑制这些瞬态过电压，防止其对汽车电子设备造成损坏，提高汽车电子系统的可靠性和稳定性，保障汽车的安全行驶。

四、双向TVS 管的选型要点

1. 击穿电压的选择

根据电路的正常工作电压和可能出现的最大电压波动范围，选择击穿电压合适的双向 TVS 管。击穿电压应高于电路正常工作电压的最大值，同时要考虑一定的安全裕量，以避免在正常工作情况下 TVS 管误动作。一般来说，建议选择击穿电压比电路最大工作电压高 10% - 20% 的双向 TVS 管。

2. 钳位电压的匹配

确保双向 TVS 管的钳位电压低于被保护电路中敏感元件的最大耐受电压。如果钳位电压过高，当出现过电压时，TVS 管虽然能够导通，但无法将电压限制在敏感元件可承受的范围内，仍然可能导致元件损坏。在选择 TVS 管时，需要仔细查阅元件手册，了解被保护元件的耐压参数，并与 TVS 管的钳位电压进行对比。

3. 峰值脉冲电流的评估

根据电路中可能出现的最大瞬态浪涌电流来选择具有足够峰值脉冲电流承受能力的双向 TVS 管。如果 TVS 管的 IPP 值小于电路中的最大浪涌电流，在过电压冲击时，TVS 管可能会因无法承受过大的电流而损坏，从而失去保护作用。在实际应用中，可以通过对电路的分析或者参考相关的标准和规范，估算出可能出现的最大浪涌电流值，进而选择合适 IPP 值的 TVS 管。

4. 响应时间的考量

对于一些对过电压响应速度要求较高的电路，如高速通信接口电路，应选择响应时间极短的双向 TVS 管。快速的响应时间能够确保在过电压出现的瞬间，TVS 管就能及时动作，有效地保护电路元件。一般来说，纳秒级甚至皮秒级响应时间的双向TVS管能够满足大多数高速电路的保护需求。

双向TVS管作为一种重要的过电压保护器件，以其独特的双向保护特性、快速的响应速度和良好的钳位性能，在电子电路中发挥着不可或缺的作用。无论是在交流电源电路、通信接口电路还是汽车电子等领域，双向 TVS 管都为电路的安全稳定运行提供了可靠的保障。在电子电路设计和应用中，正确选择和使用双向 TVS 管，能够有效地提高电路的抗干扰能力和可靠性，降低设备因过电压而损坏的风险，延长电子设备
