在电子设备的世界里，静电放电（ESD）如同隐藏在暗处的 “杀手”，时刻威胁着电路的安全与稳定。据统计，超过 70% 的电子设备故障与 ESD 事件有关。ESD 二极管作为抵御这一威胁的关键防线，其封装形式不仅影响着自身性能，更与整个电路系统的可靠性息息相关。今天，就让我们深入探索 ESD 二极管封装的奥秘。

一、ESD 二极管基础回顾

ESD 二极管，全称为静电放电二极管，是一种专门用于保护电子设备免受静电放电损害的半导体器件。当电路中出现瞬间的高电压静电脉冲时，ESD 二极管能够迅速响应，将过高的电压钳位在安全范围内，从而避免敏感电子元件被击穿或损坏。其工作原理基于 PN 结的特性，在正常电压下，二极管处于高阻态，对电路几乎没有影响；而一旦电压超过其击穿阈值，二极管立即导通，将静电能量旁路到地，起到保护作用。

二、ESD 二极管封装的重要性

保护芯片核心：封装就如同给 ESD 二极管的芯片穿上了一层坚固的 “铠甲”。它能够保护芯片免受外界物理损伤，如碰撞、摩擦等。同时，还能防止化学侵蚀，避免水分、灰尘以及各种腐蚀性气体与芯片接触，从而延长芯片的使用寿命。

影响电气性能：封装的设计会直接影响 ESD 二极管的电气性能。例如，封装材料的介电常数会影响二极管的电容特性，而电容对于高频电路中的信号传输至关重要。不合适的封装可能导致电容过大，从而引起信号失真或衰减。此外，封装的引脚布局和形状也会影响二极管的寄生电感和电阻，进而影响其响应速度和钳位电压等关键性能指标。

决定安装方式与空间占用：不同的封装形式决定了 ESD 二极管在电路板上的安装方式。表面贴装封装（如 SOD、SOT 系列）因其小巧的尺寸和便于自动化生产的特点，在现代高密度电路板设计中得到广泛应用，能够有效节省电路板空间。而直插式封装（如 DO 系列）虽然尺寸较大，但在一些对散热要求较高或需要承受较大机械应力的场合仍有其用武之地。

三、常见 ESD 二极管封装类型

SOD 系列封装

SOD - 323：这是一种极为常见的小型表面贴装封装。它的尺寸小巧，通常长度在 1.6mm 左右，宽度约为 1.0mm，高度在 0.8mm 左右。SOD - 323 封装的 ESD 二极管具有快速的响应时间，能够在极短的时间内对 ESD 脉冲做出反应。其低电容特性使其非常适合高频应用场景，例如在 USB 2.0、HDMI 等高速数据传输接口的静电保护中应用广泛。像东沃电子的 DW15D3HP - S 等型号就采用了 SOD - 323 封装。

SOD - 523：尺寸比 SOD - 323 稍大一些，长度约为 1.2mm，宽度 0.6mm，高度 0.5mm。它能够提供相对更高的功率容量，适用于一些对功率要求稍高的电路保护。在一些消费电子设备的电源输入端口，为了防止较大能量的 ESD 冲击，会选用 SOD - 523 封装的 ESD 二极管。

SOD - 882：属于超小型封装，尺寸非常微小，长度仅为 0.8mm，宽度 0.4mm，高度 0.3mm。这种封装形式能够极大地节省电路板空间，特别适合对空间要求极为苛刻的便携式电子产品，如智能手表、蓝牙耳机等内部的电路保护。

SOT 系列封装

SOT - 23：是一种小型三引脚表面贴装封装。它的尺寸一般为长度 2.9mm，宽度 1.3mm，高度 1.1mm。SOT - 23 封装的 ESD 二极管在低功率应用中表现出色，例如在手机、平板电脑等设备的各种传感器接口保护中经常使用。它的引脚布局设计有利于在电路板上进行紧凑的布线。

SOT - 143：具有四个引脚，尺寸为长度 2.8mm，宽度 1.6mm，高度 1.1mm。相比于 SOT - 23，它能够提供更多的连接方式，适用于一些需要对多个线路进行同时保护的电路，比如在 LVDS（低压差分信号）数据线组的静电保护中应用较多。

SOT - 363：是一种较为紧凑的六引脚封装，长度为 2.8mm，宽度 2.0mm，高度 1.1mm。它常用于需要集成多个 ESD 保护功能的场合，例如在一些多功能接口模块中，能够同时对电源、数据传输线等多条线路进行有效的静电保护。

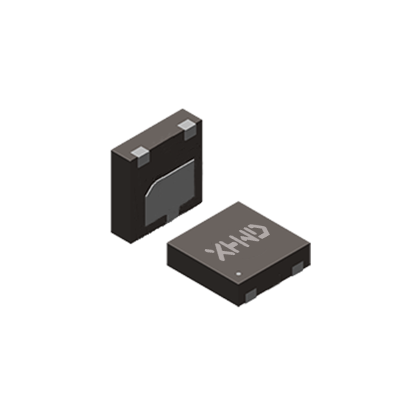

DFN 封装

DFN1006：这是一种无引脚的扁平封装，尺寸为 1.0mm×0.6mm，高度通常在 0.3mm 左右。由于没有引脚，它具有极低的寄生电感和电容，能够提供出色的高频性能。在高速数据通信领域，如汽车以太网、高速 USB 3.0 及以上接口的静电保护中，DFN1006 封装的 ESD 二极管被广泛采用。Nexperia 推出的部分专为汽车 ESD 保护优化的双向 ESD 保护二极管就采用了类似尺寸的倒装芯片平面栅格阵列（FC - LGA）封装，与 DFN1006 尺寸兼容，能够提供高性能和出色的信号完整性。

DFN2510：尺寸相对较大，为 2.5mm×1.0mm，高度一般在 0.5mm 左右。它能够容纳更大的芯片面积，因此可以承受更高的功率和电流。在工业控制设备、通信基站等对 ESD 保护要求较高且空间相对充裕的场合，DFN2510 封装的 ESD 二极管能够发挥其优势，提供可靠的保护。

其他封装类型

SOIC - 8：属于小外形集成电路封装，有八个引脚。尺寸一般为长度 4.9mm，宽度 3.9mm，高度 1.5mm。SOIC - 8 封装的 ESD 二极管常用于一些对电路集成度要求较高，且需要对多个通道进行保护的应用中，如在一些复杂的通信接口芯片组的外围保护电路中较为常见。

QFN - 10：四方扁平无引脚封装，具有十个引脚。其尺寸根据不同厂家略有差异，一般边长在 2.0mm - 3.0mm 之间，高度在 0.5mm 左右。QFN - 10 封装的 ESD 二极管具有良好的电气性能和散热性能，在一些对性能和可靠性要求极高的高端电子产品中有所应用，如高端服务器的板载电路保护。

DO 系列直插封装（如 DO - 41、DO - 15 等）：DO - 41 封装的尺寸较大，引脚间距一般为 7.62mm，常用于功率相对较大、对散热要求较高的场合，如一些传统电子设备的电源输入级保护。DO - 15 的引脚间距为 5.08mm，在一些需要承受较大机械应力的电路中较为适用，例如在工业设备的控制面板电路中，由于可能会受到频繁的操作震动，DO - 15 封装的 ESD 二极管能够更好地保持连接稳定性。

四、ESD 二极管封装选型考虑因素

应用场景需求

消费电子产品：如手机、平板电脑等，由于对产品尺寸和外观设计要求较高，通常会选择小型化的封装形式，如 SOD - 882、SOT - 23 等。这些封装能够在有限的空间内实现有效的静电保护，同时不会对产品的轻薄化设计造成影响。

汽车电子：汽车内部的电子环境复杂，存在大量的电气干扰和静电风险。对于汽车电子中的高速数据通信链路，如车载摄像头视频链路、千兆级汽车以太网网络等，需要采用具有低电容、高性能信号完整性的封装，如 DFN1006 尺寸兼容的倒装芯片封装（如 Nexperia 的相关产品）。而在一些功率较大的汽车电路部分，可能会选择能够承受较高功率和电流的封装，如 DFN2510 等。

工业控制设备：工业环境中，ESD 事件可能伴随着较大的能量冲击，且对设备的可靠性要求极高。因此，会倾向于选择功率容量大、散热性能好的封装，如 DO 系列直插封装或尺寸较大的表面贴装封装（如 DFN2510）。同时，工业设备的电路板空间相对较为充裕，对封装尺寸的限制相对较小。

电气性能匹配

电容要求：在高频电路中，ESD 二极管的电容应尽可能低，以避免对信号传输造成干扰。例如，对于 USB 3.0 及以上高速接口，要求 ESD 二极管的电容通常在 1pF 以下，此时像 DFN1006 等低电容封装形式就更为合适。而在一些低频或对信号完整性要求不高的电路中，电容稍高的封装也可能满足要求。

功率和电流承受能力：如果电路中可能出现较大能量的 ESD 冲击，就需要选择能够承受相应功率和电流的封装。一般来说，封装尺寸较大的 ESD 二极管，其芯片面积也较大，能够承受更高的功率和电流。例如，在通信基站的电源输入电路中，由于可能遭受较强的雷击感应静电，需要选用如 DO - 41 封装的高功率 ESD 二极管。

响应时间：对于一些对 ESD 响应速度要求极高的应用，如高速数据传输接口，需要选择响应时间极短的封装。SOD 系列等小型表面贴装封装通常具有较快的响应速度，能够在纳秒级甚至皮秒级的时间内对 ESD 脉冲做出反应。

电路板空间与布局

空间限制：当电路板空间有限时，应优先选择小型封装。例如在智能手表等可穿戴设备中，电路板空间极为宝贵，SOD - 882、0201（DFN0603）等超小型封装成为首选。这些封装能够在狭小的空间内实现有效的静电保护，同时不影响其他元件的布局。

布线便利性：封装的引脚布局和数量也会影响电路板的布线便利性。例如，SOT - 23 等三引脚封装在布线时相对简单，适用于一些对布线复杂度要求不高的电路。而对于需要同时保护多条线路的电路，如 USB 接口的四条数据线和一条电源线，采用阵列封装（如具有多个引脚的 SOT - 363 等）可以更方便地进行布线，减少布线面积和复杂度。

成本因素

不同封装形式的 ESD二极管成本存在差异。一般来说，小型化、高性能的封装成本相对较高。在满足应用需求的前提下，应综合考虑成本因素。例如，在一些对成本敏感的消费电子产品中，如果对 ESD 二极管的性能要求不是特别苛刻，可以选择成本较低的普通 SOD - 323 封装。而在高端产品或对性能要求极高的应用中，即使成本较高，也需要选择能够满足性能需求的封装形式，如汽车电子中的一些关键电路保护。

五、ESD 二极管封装的发展趋势

小型化与集成化：随着电子产品不断向轻薄化、小型化发展，对 ESD 二极管封装的尺寸要求也越来越小。未来，像 0201（DFN0603）、01005 等超小型封装将得到更广泛的应用。同时，为了进一步节省电路板空间，将多个 ESD 保护功能集成在一个封装内的趋势也日益明显。例如，将针对不同电压等级和线路的 ESD 保护二极管集成在一个 QFN 或 DFN 封装中，形成多功能的 ESD 保护模块。

高性能化：随着高速数据传输技术的不断发展，如 5G 通信、万兆以太网等，对 ESD 二极管的电气性能提出了更高的要求。未来的封装设计将更加注重降低寄生电感、电容，提高信号完整性和响应速度。例如，通过改进封装材料和结构设计，采用新型的倒装芯片技术、三维封装技术等，进一步提升 ESD 二极管在高频、高速应用中的性能表现。

绿色环保化：在环保意识日益增强的背景下，ESD 二极管封装也将朝着绿色环保方向发展。一方面，封装材料将更多地采用无卤、符合 RoHS 标准的环保材料，减少对环境的污染。另一方面，在封装制造过程中，将采用更加节能、环保的生产工艺，降低能源消耗和废弃物排放。

ESD 二极管封装作为影响其性能和应用的关键因素，在电子设备的静电防护中扮演着至关重要的角色。了解不同封装类型的特点、选型考虑因素以及发展趋势，对于电子工程师在电路设计中正确选择和应用 ESD 二极管具有重要意义。只有选择了合适的封装形式，才能充分发挥 ESD 二极管的保护作用，确保电子设备在复杂的电磁环境中稳定、可靠地运行。
