在科技产品无处不在的今天，我们的一举一动都可能潜伏着一个“隐形杀手”——静电放电（ESD）。它瞬间产生的数千伏高压，足以击穿精密的集成电路，让您的手机、电脑、智能手表等设备莫名死机、性能下降甚至彻底报废。而守护这些芯片、充当电路“金钟罩”的核心元件，正是ESD静电保护二极管。今天，我们就来深入了解一下这个看似微小却至关重要的电子卫士。

一、什么是ESD？为何需要专门防护？

静电放电（Electrostatic Discharge, ESD），是静电荷在不同电位的物体间突然转移的现象。比如冬天脱毛衣时的火花、触摸门把手时的刺痛，都是ESD的体现。对于人体而言，这只是短暂的不适，但对于工作电压仅需几伏特的现代芯片（如CPU、内存、USB接口芯片），这无异于一场“闪电袭击”。

ESD脉冲具有**电压极高（可达数万伏）、时间极短（纳秒级）、电流瞬间极大**的特点。如果没有防护，如此巨大的能量瞬间注入芯片，会导致栅氧层击穿、金属线路熔断等物理损伤，造成永久性损坏。

因此，必须在各类接口（如USB、HDMI、耳机孔、按键）和信号线上为敏感的IC设立一道“防火墙”，这就是ESD保护二极管的核心使命。

二、ESD保护二极管：如何以纳秒速度“擒拿”静电？

ESD二极管是一种利用半导体PN结特性的特殊二极管，专为快速响应和高能量吸收而设计。其核心工作原理可以概括为“高阻待机，瞬间钳位”。

1.  正常状态（隐身）：

    在电路正常工作电压下（例如5V或3.3V），ESD二极管呈现极高的阻抗（几乎是断路状态），漏电流极小（通常小于1µA），此时它对电路正常工作没有任何影响，完美“隐身”。

2.  ESD冲击状态（行动）：

    当异常高压的ESD脉冲来袭时，ESD二极管会在**皮秒至纳秒级（1-5纳秒）** 的极短时间内被迅速击穿，从高阻态瞬间变为低阻态。

3.  钳位保护（疏导）：

    进入低阻态后，ESD二极管会形成一个低阻抗通路，将绝大部分的瞬间大电流“引流”到地线（GND）或电源线（VCC）上，同时将接口上的电压**钳位**在一个安全的、预先设定的水平（例如8V或15V），从而确保后端芯片引脚上的电压始终处于安全范围之内。

这就好比为城市的防洪系统加装了一个超级泄洪闸：平时关闭，不影响交通；洪水（ESD）来时瞬间开启，将洪水导向泄洪道，确保城市中心（芯片）的安全。

三、为何它是优选方案？对比传统保护手段

在ESD二极管普及之前，设计者可能使用电阻、电容或TVS管等进行防护，但它们各有劣势：

仅用电阻：会衰减信号，影响高速数据线（如USB 3.0, HDMI）的完整性。

仅用电容：会过滤掉高频信号，同样不适用于高速电路。

传统TVS管：虽然也能吸收浪涌，但其响应时间和钳位电压通常不如专为ESD优化的二极管精准。

专业级ESD二极管的优势非常突出： 极快的响应速度：<1ns，快于ESD脉冲的上升时间，能“拦截”峰值电压。

极低的钳位电压：能将电压限制在芯片绝对安全范围内。

极低的寄生电容：可低至0.5pF以下，对高速数据信号（如USB 3.2, HDMI 2.1）的完整性影响微乎其微。

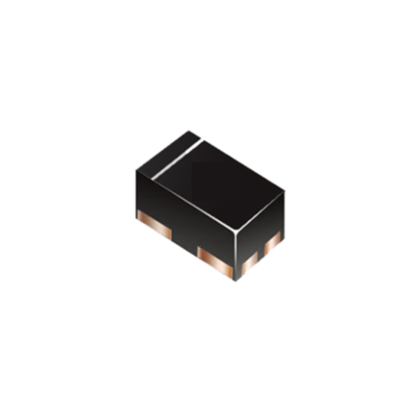

多种封装：从大型的SMB到微小的0201、DFN封装，满足PCB板不同空间布局的需求。

四、如何为你的设计选择合适的ESD二极管？

作为一名开发者或深度爱好者，选择ESD保护元件需关注以下几个核心参数：

1.  工作电压：必须略高于电路的最高正常信号电压。

2.  钳位电压：越低越好，这是保护能力的关键指标。它表示当通过规定电流时，二极管两端的电压。

3.  击穿电压：二极管开始动作的电压阈值。

4.  寄生电容：根据信号速率选择。高速接口（>100MHz）必须选择低电容型号（通常<1pF）；低速信号线（如按键、电源）则可放宽要求。

5.  IEC 61000-4-2等级：这是国际标准，表示其抗击ESD冲击的能力。Level 4（接触放电±8kV，空气放电±15kV）是较高等级的工业标准。

ESD静电保护二极管虽小，却是现代电子设备可靠性的基石。它默默无闻地站在所有接口的第一线，以纳秒级的反应速度，一次次地将致命的静电冲击化解于无形。无论是消费电子、汽车电子还是工业设备，其稳定耐用的背后，都离不开这群微小“避雷针”的默默守护。理解并正确应用它们，是每一位硬件设计者和科技爱好者的必修课。
